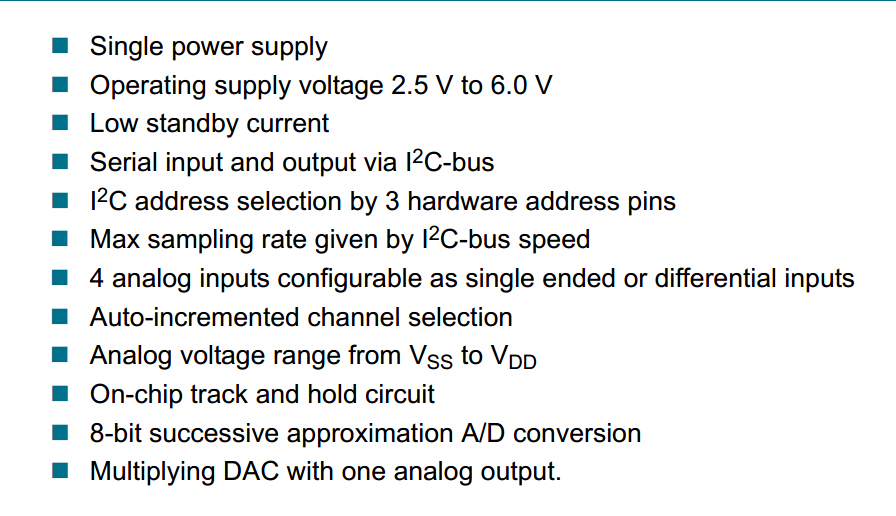

PCF8591是一款兼有A/D和D/A功能的数模转换器，其中A/D功能可以有四路输入，D/A功能有一路输出，均是8bit精度，使用I2C协议与MCU进行通信。

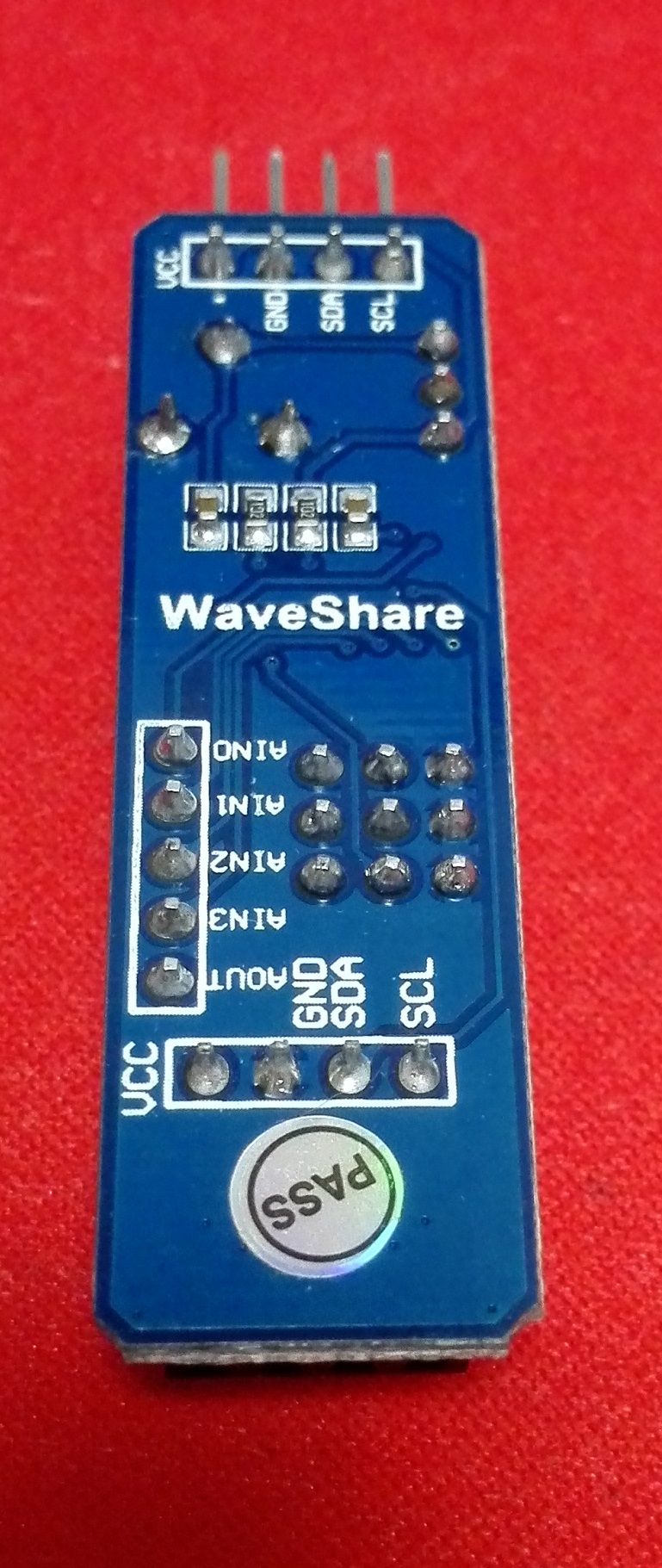

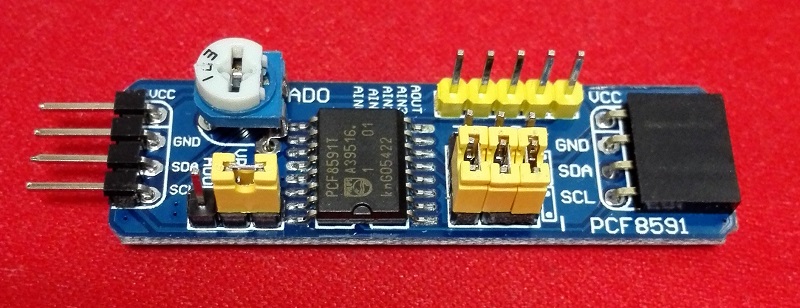

我测试的是一块Waveshare出品的开发板，开发板上面已经集成的必要的元器件，包括I2C总线的上拉电阻等。

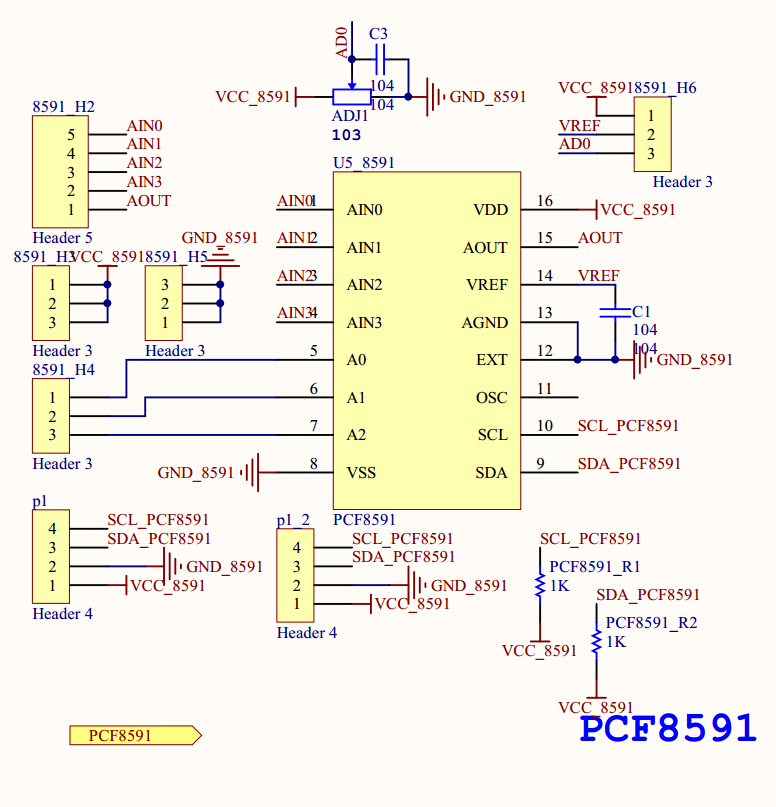

电路原理图如下：

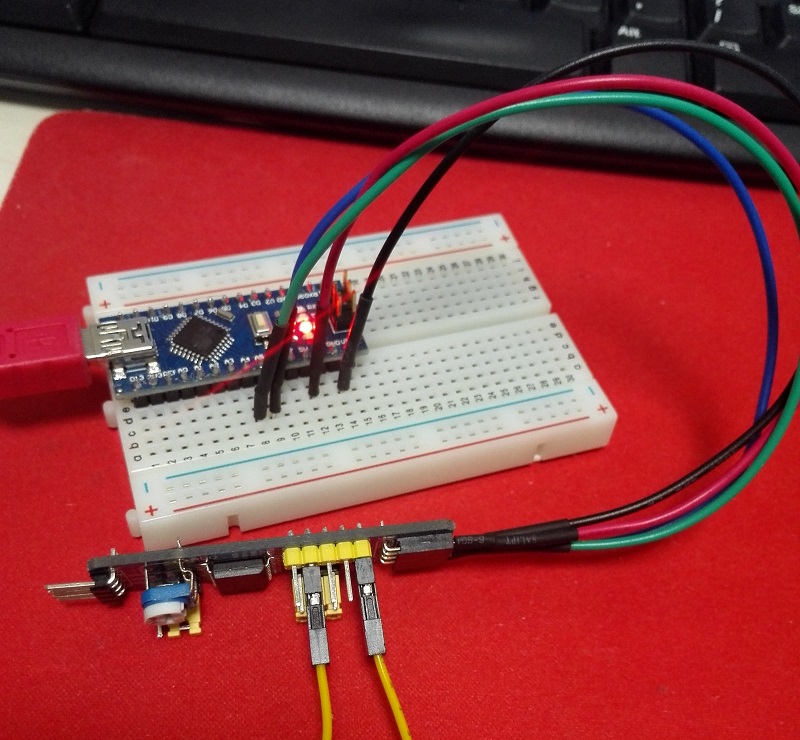

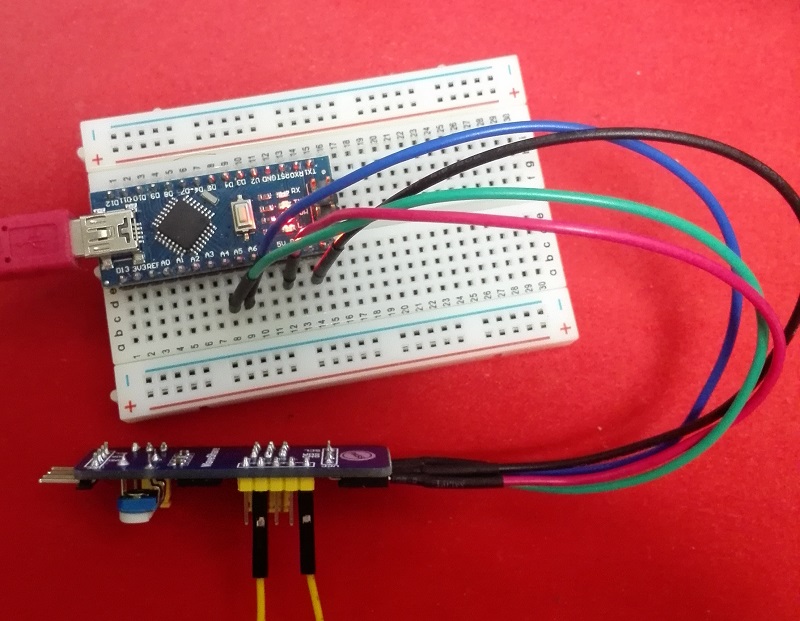

PCF8591模块与Arduino Nano的连接关系如下：

Arduino Nano的A4连接PCF8591的SDA。

Arduino Nano的A5连接PCF8591的SCL。

Arduino Nano的GND连接PCF8591的GND。

Arduino Nano的5V连接PCF8591的VCC。

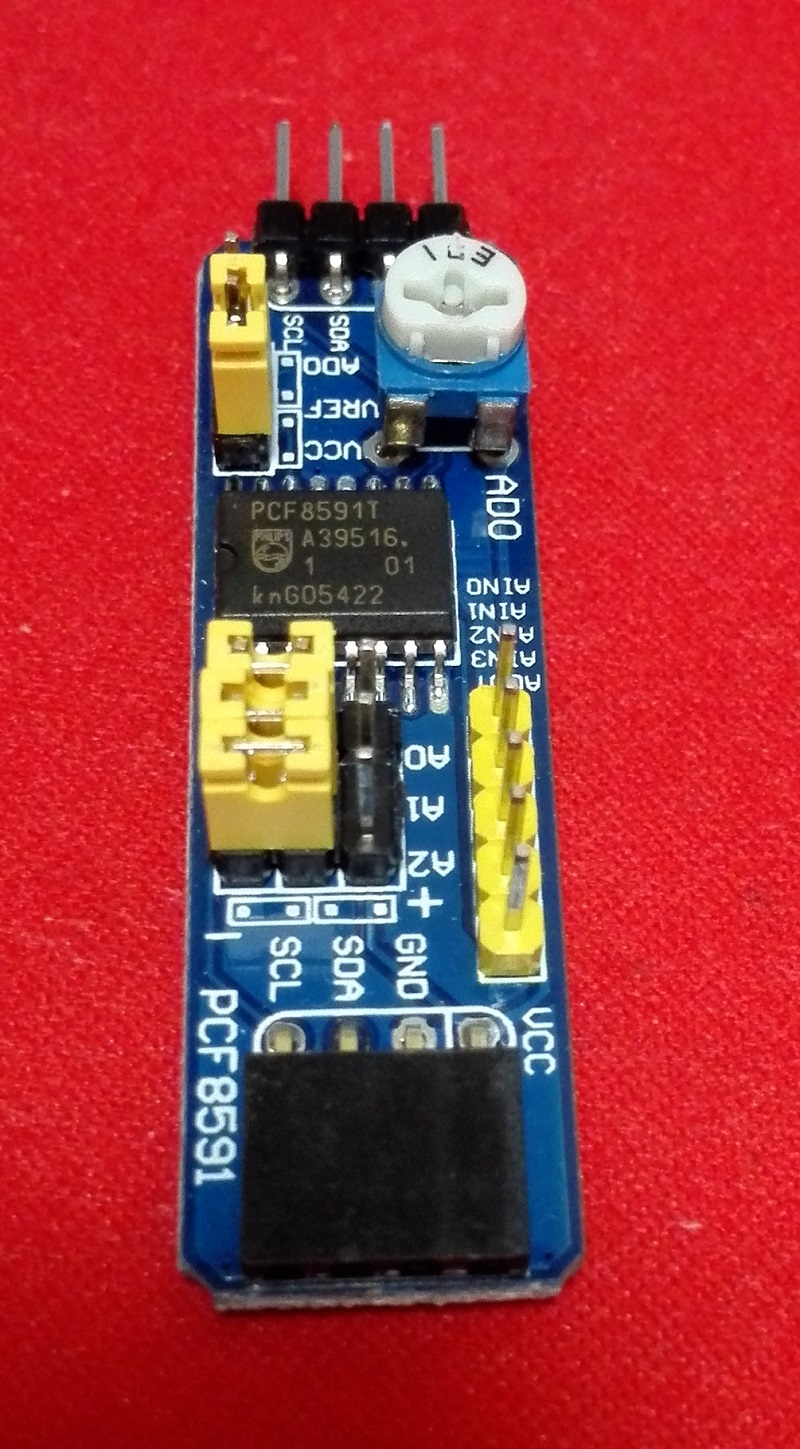

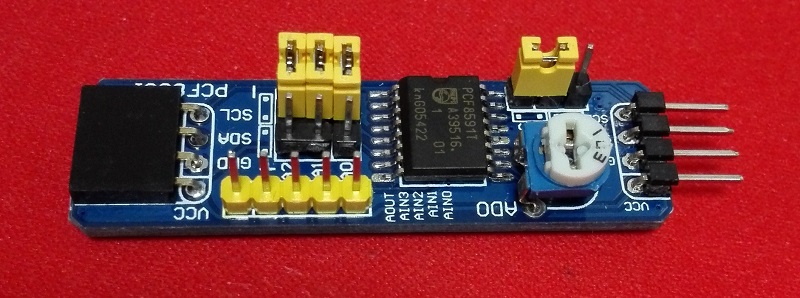

PCF8591模块本身的跳线选择如下：

三个地址跳线开关均连接到电源负极，也就是说这三位地址均为0。

VREF跳线连接到VCC，也即是直接使用电源电压作为参考电压。

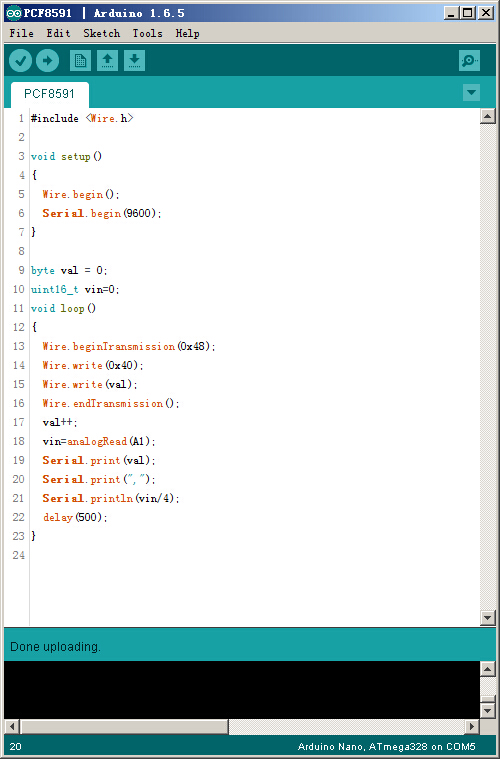

首先，我们使用Arduino的Wire Library来操作DAC，DAC是Arduino系列开发板都缺少的功能，也是很有意思的一个功能。代码如下：

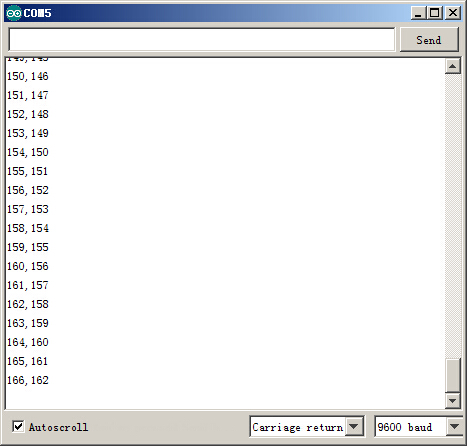

运行对比结果如下：

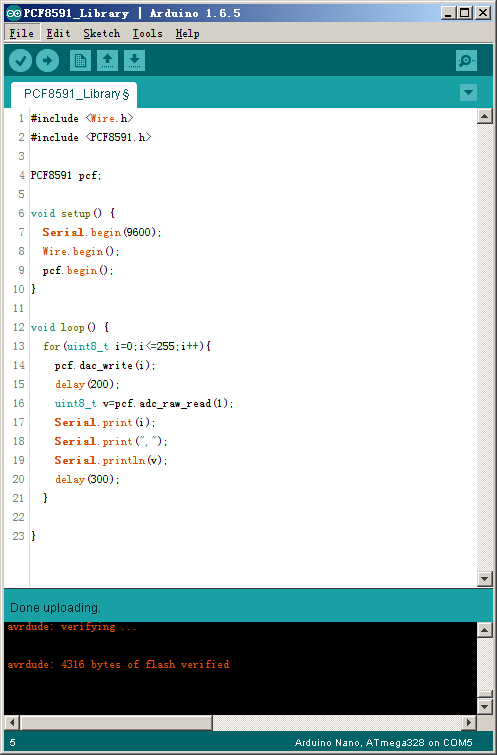

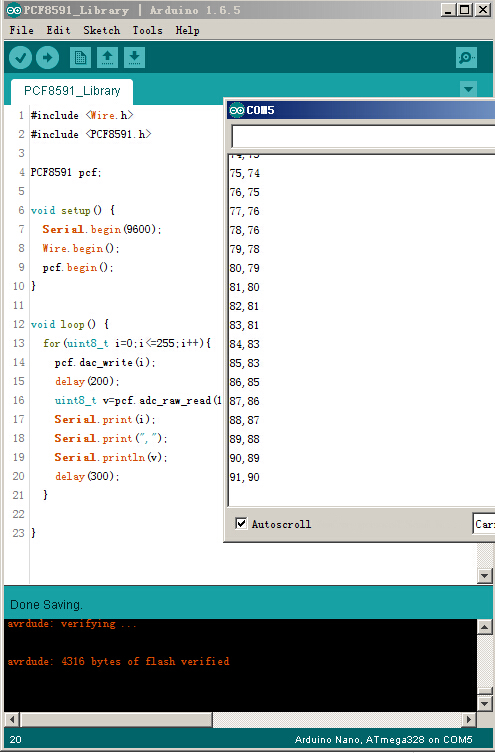

然后我们使用GitHub上的一个比较完整的PCF8591的Library来全面的测试ADC和DAC，代码如下：

运行对比结果如下：

Arduino 系列开发板自带的ADC的精度是10bit，要比PCF8591好很多，所以在一般情况下，我们并不会用到PCF8591的ADC。其实这个模块是给树莓派配套开发的。PCF8591的DAC功能确实是很有意义的，值得研究。
