标题:DIY秀:基于STA540芯片的音频功放

2015年08月24日 星期一 07:53

我又做了一个功放。与之前的DIY不同,这次是做的功放电路本身,不是外壳也不是整机。

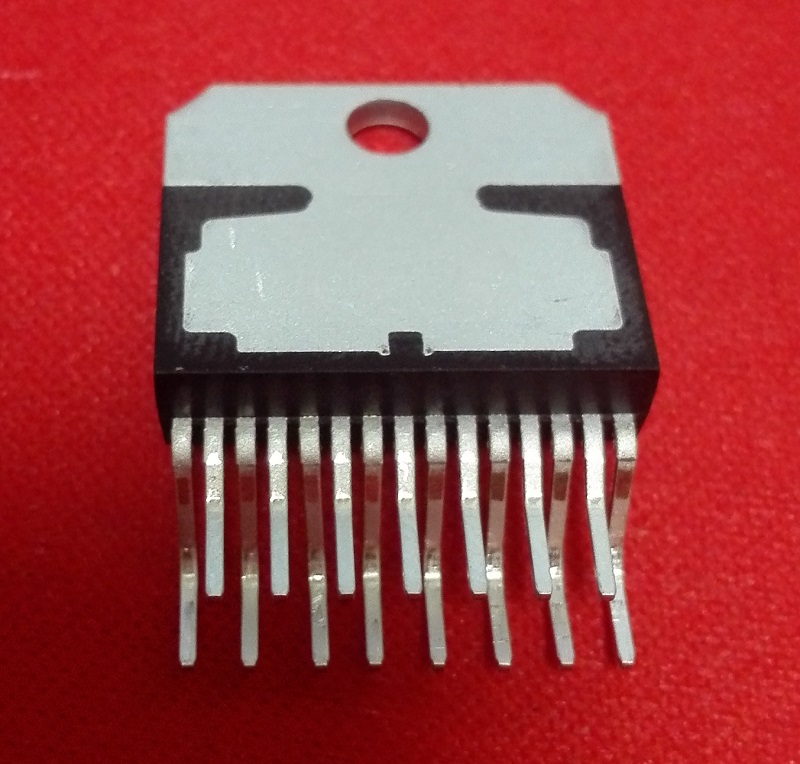

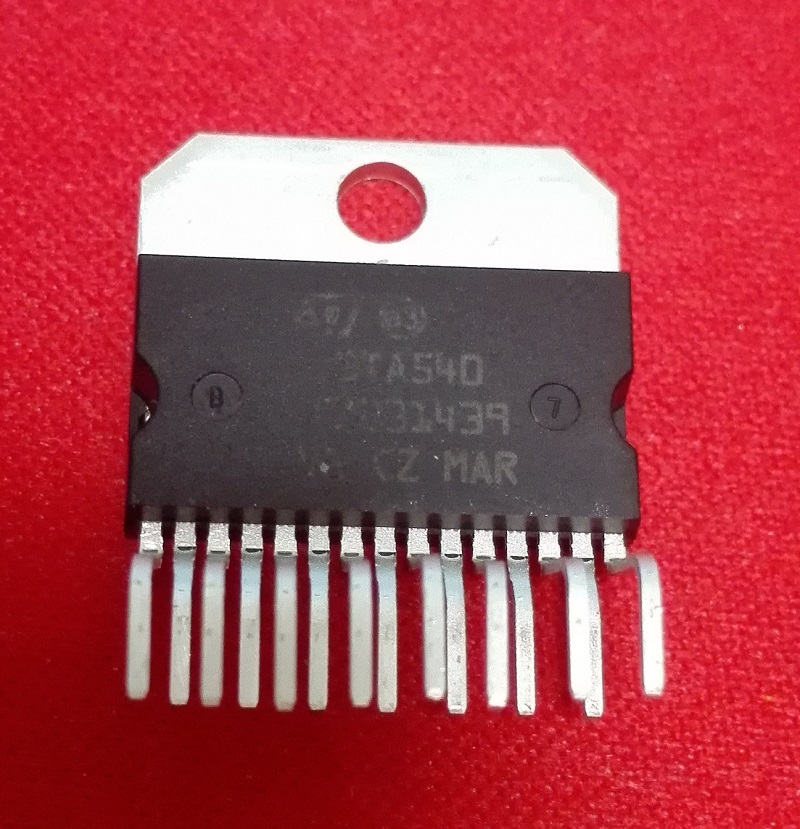

前些天在采购元器件时,顺便买了一块STA540芯片,非常便宜,不到5块钱。后来查了一下资料,发现性能指标非常不错,而且电路也很简单。我盘算了一下,辅助元器件都有,于是就找了一块万能板组装了这个功放板。

STA540是ST公司出品的单片四路功放芯片,可以接成四路OTL功放,也可以接成两路BTL功放,使用单电源供电,外围电路简单,固定增益,无需额外的反馈电路。

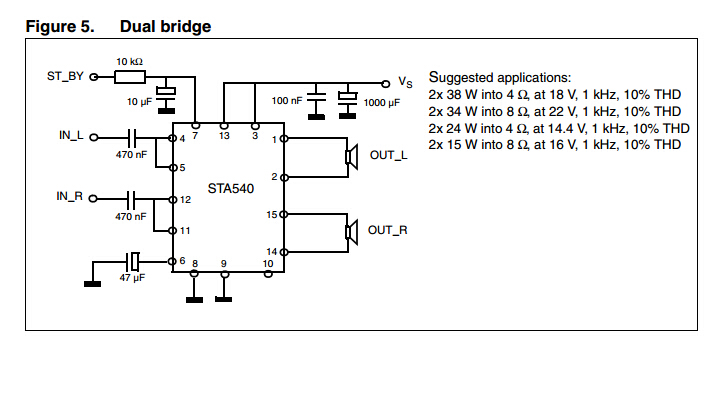

我只需要两声道,所以使用的BTL接法,只需要两个电源滤波电容,两个音频输入隔离电容,一个退耦电容,以及用于standby的电阻+电容即可。

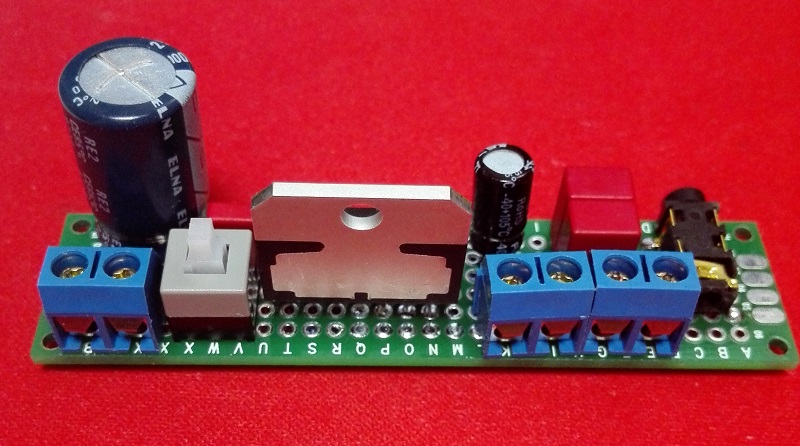

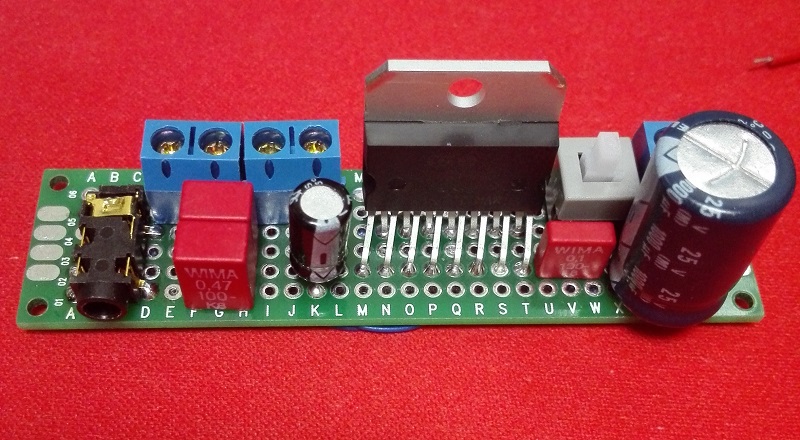

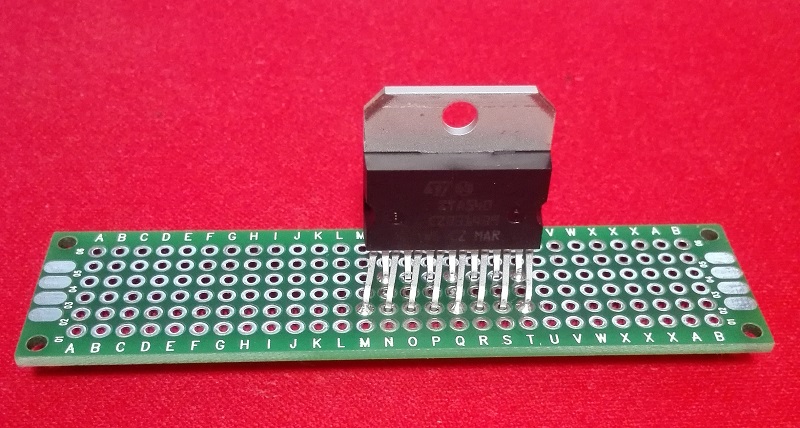

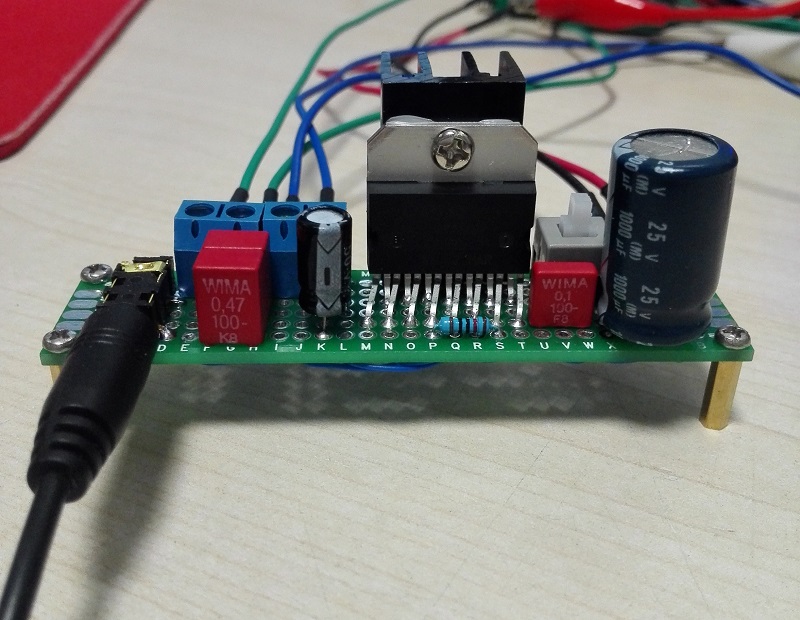

万能板的规格是2X8厘米,尺寸刚刚好,元件排列很紧凑。

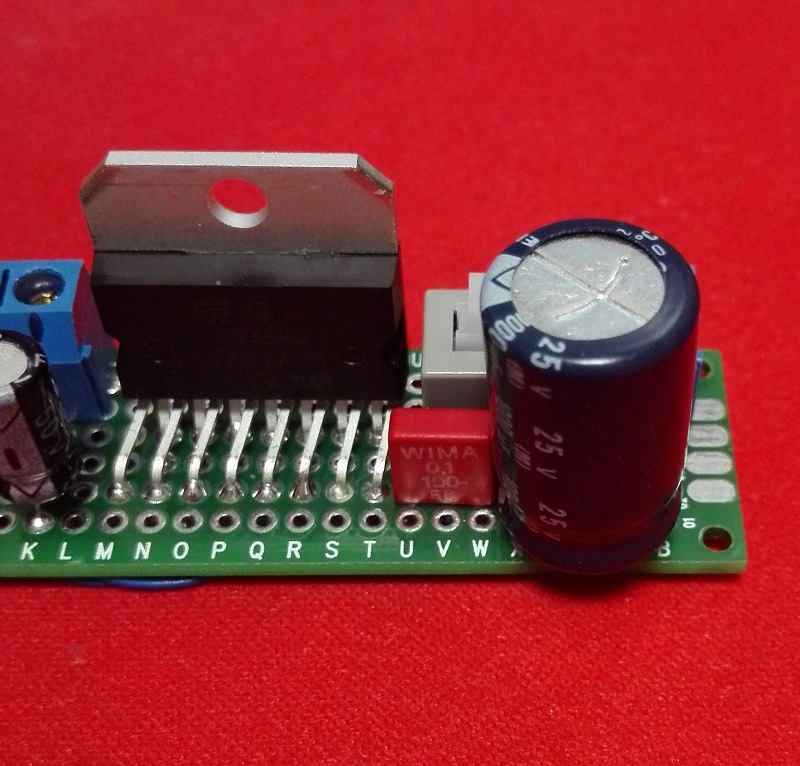

电容采用的基本都是音响专用的,音频输入插座据说还是镀金的,算是比较发烧的规格了。

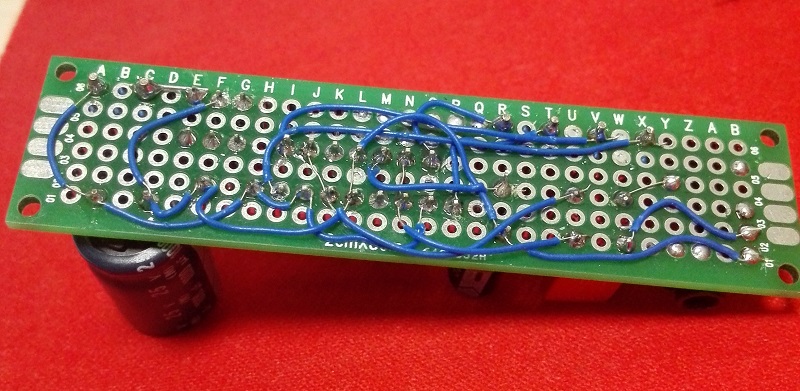

背部连接效果如下图,焊接导线非常耗时,需要改进工艺,提高效率。需要注意的是,standby部分电路不能省略,否则电路处于standby状态,无声。

焊接完成后,连接电源和音箱,音源使用手机QQ音乐播放器,效果很好,功率充足。由于STA540是AB类功放,发热还是比较严重的,所以务必要加上散热片。

万能板是创客的好朋友,我会继续探索更有效率更方便的万能板使用方案,有成果后会第一时间和大家分享。

参考资料:

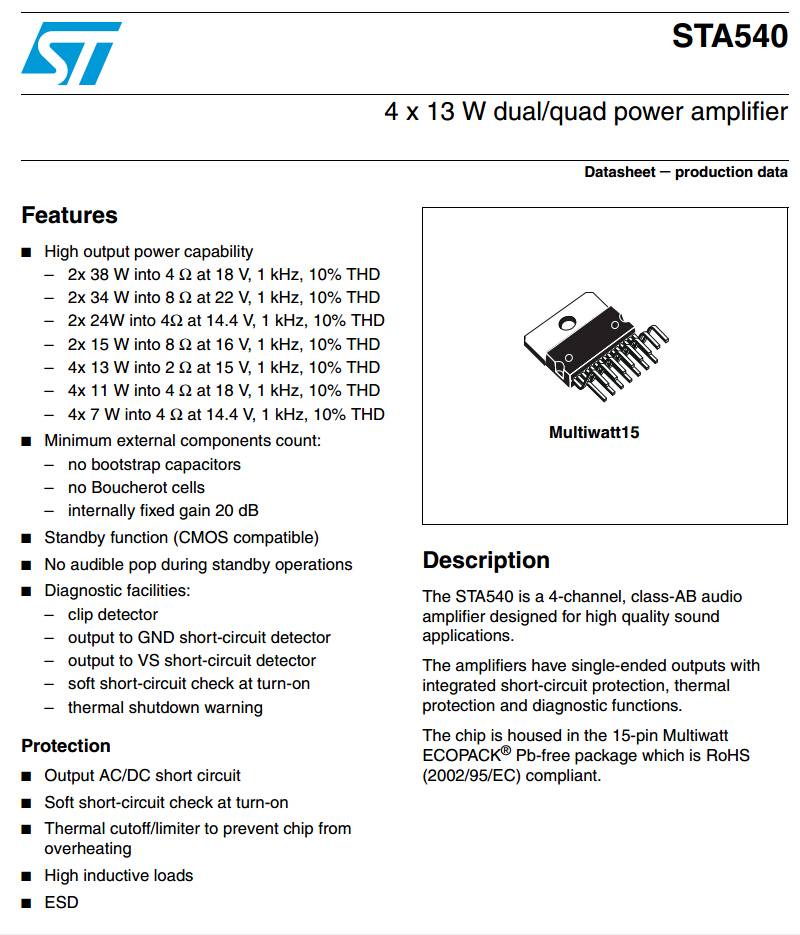

STA540的数据手册
