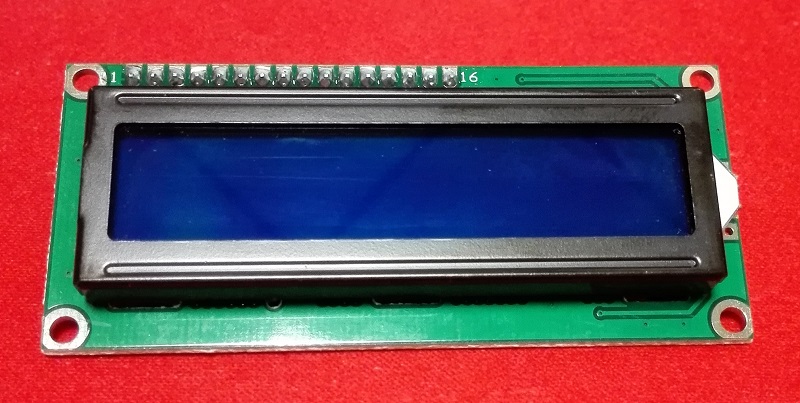

1602液晶显示屏的“1602”的意思就是每行能够显示16个英文字符，总共可以显示两行。

传统的1602 LCD至少需要占用6个IO引脚才能驱动，在一些较为复杂的应用中，会造成IO引脚不够用的情况。

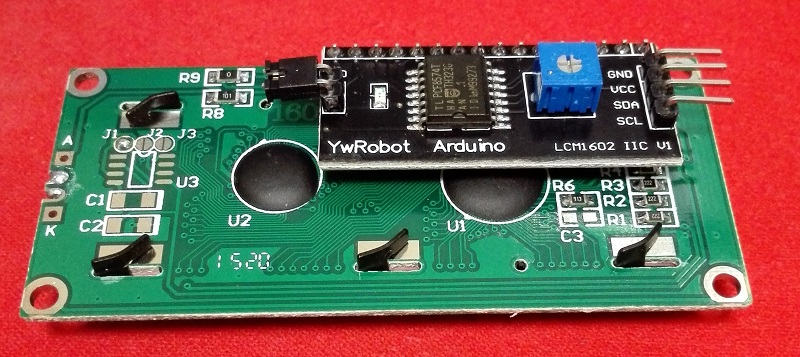

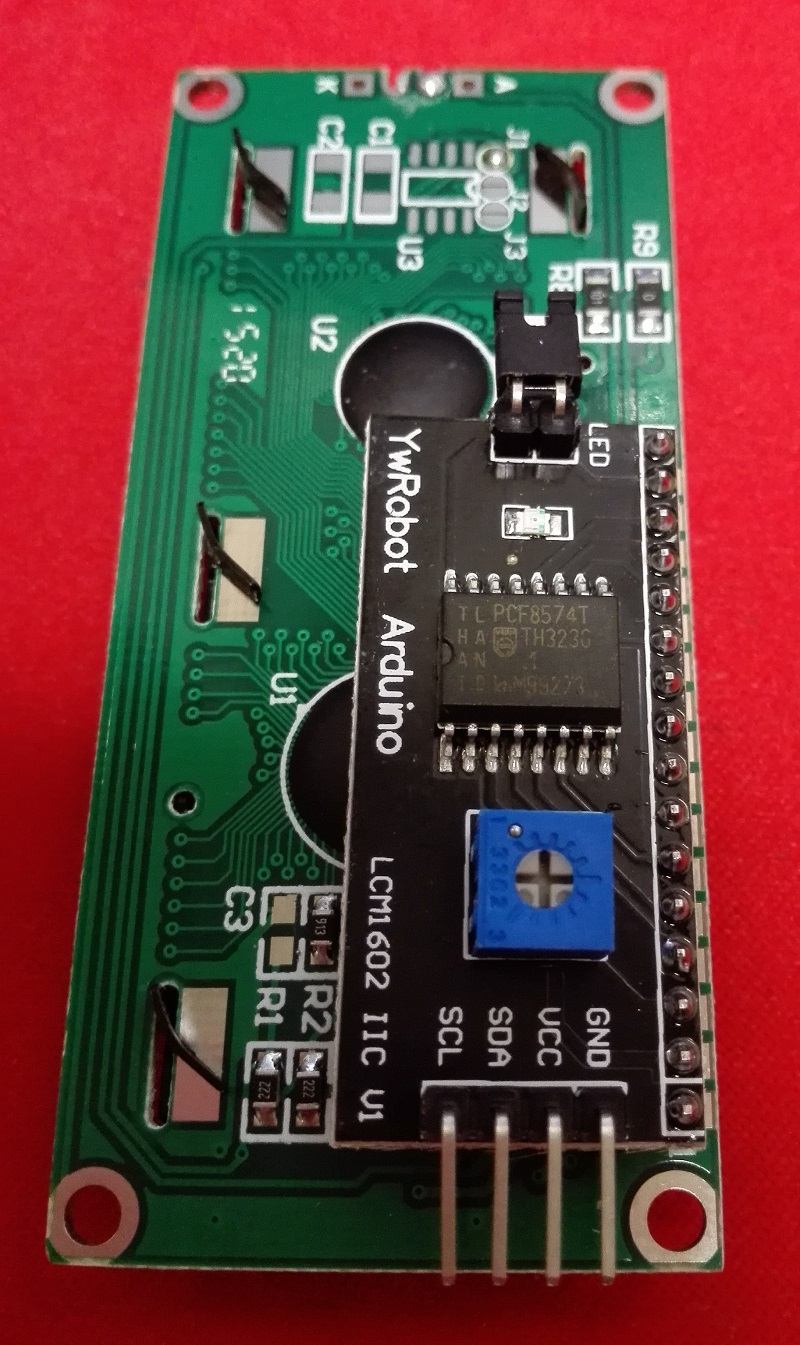

现在有厂商开发了一种I2C协议的转换板，并将其集成到1602显示屏上，这样我们就可以使用I2C协议来驱动1602显示屏了，I2C协议只需要占用两个IO引脚。

Arduino与显示屏I2C接口的连接关系如下：

显示屏的VCC连接Arduino的5V。

显示屏的GND连接Arduino的GND。

显示屏的SDA连接Arduino的A4。

显示屏的SCL连接Arduino的A5。

然后我们需要下载安装专用的Library，地址如下：

https://github.com/vanluynm/LiquidCrystal_I2C

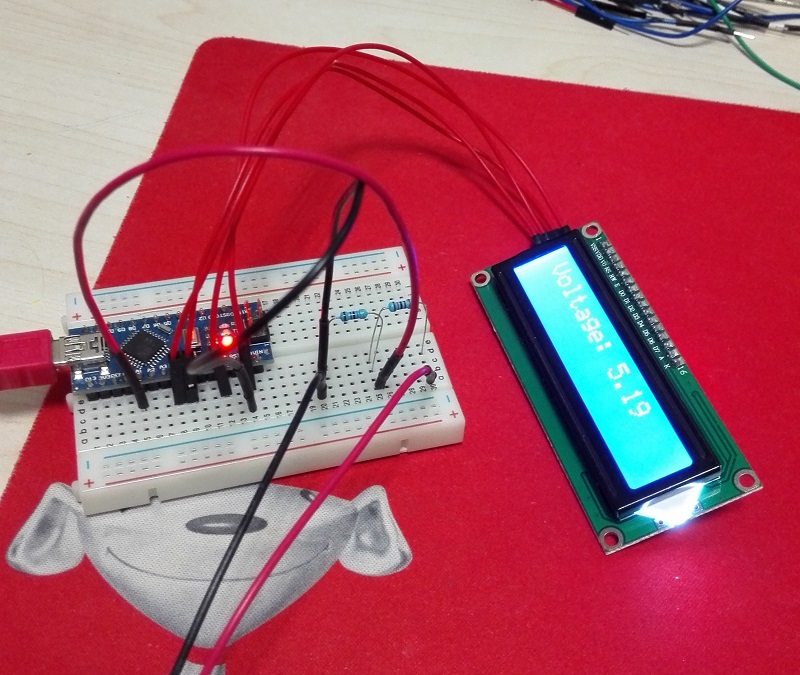

我使用Arduino Nano和I2C显示屏做了一个简单的电压表，使用A1作为模拟输入，使用4.7K和220K的电阻作为分压电路，使用Arduino内部的1.1V基准电压，这样我的电压表的测量范围大概是0-52V。

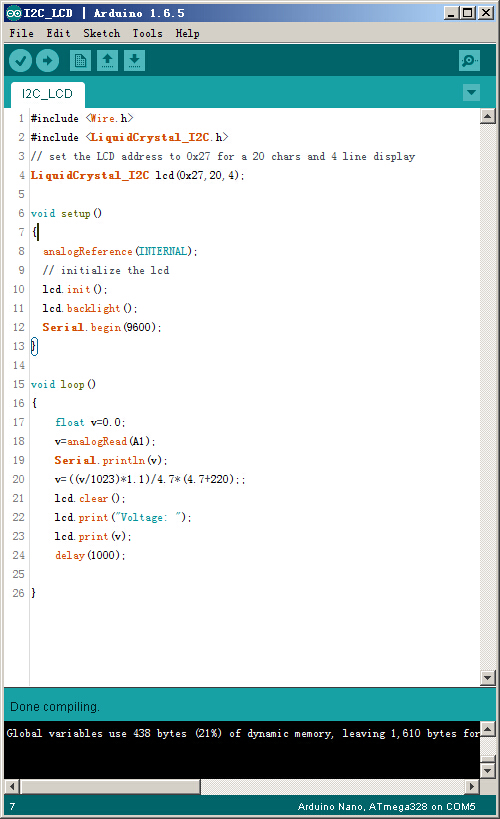

程序代码如下：

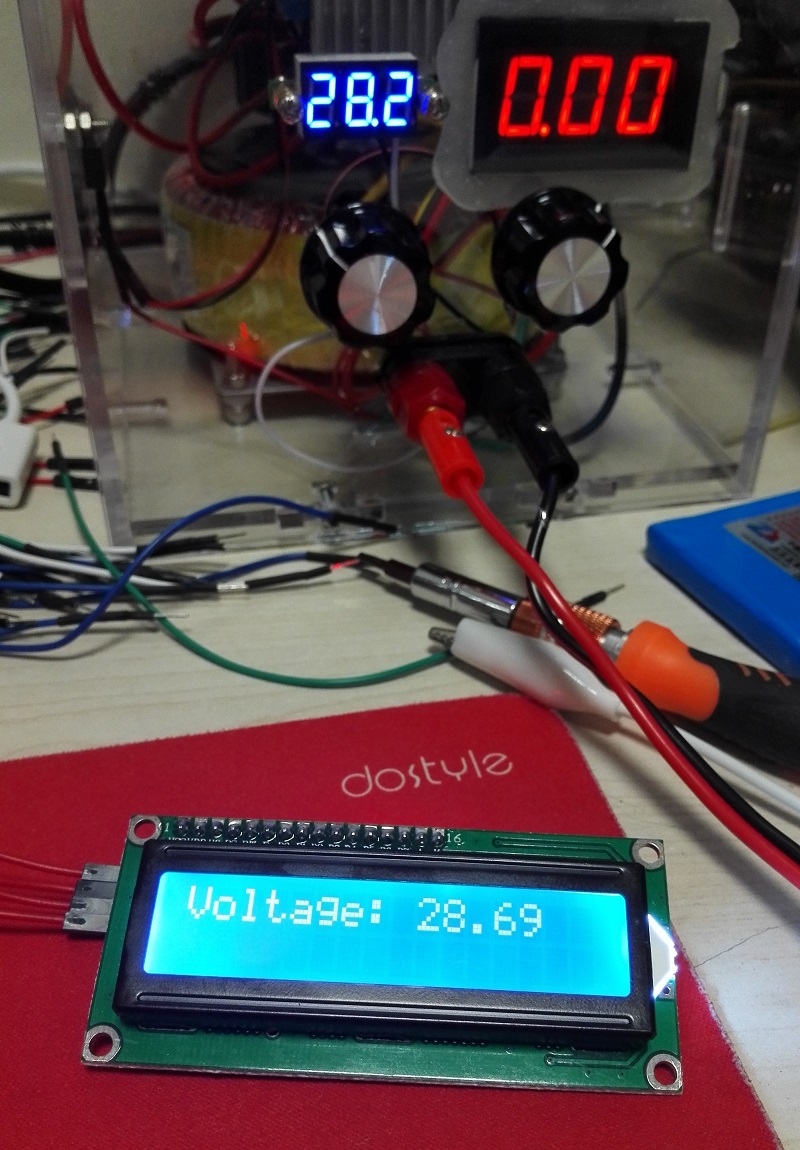

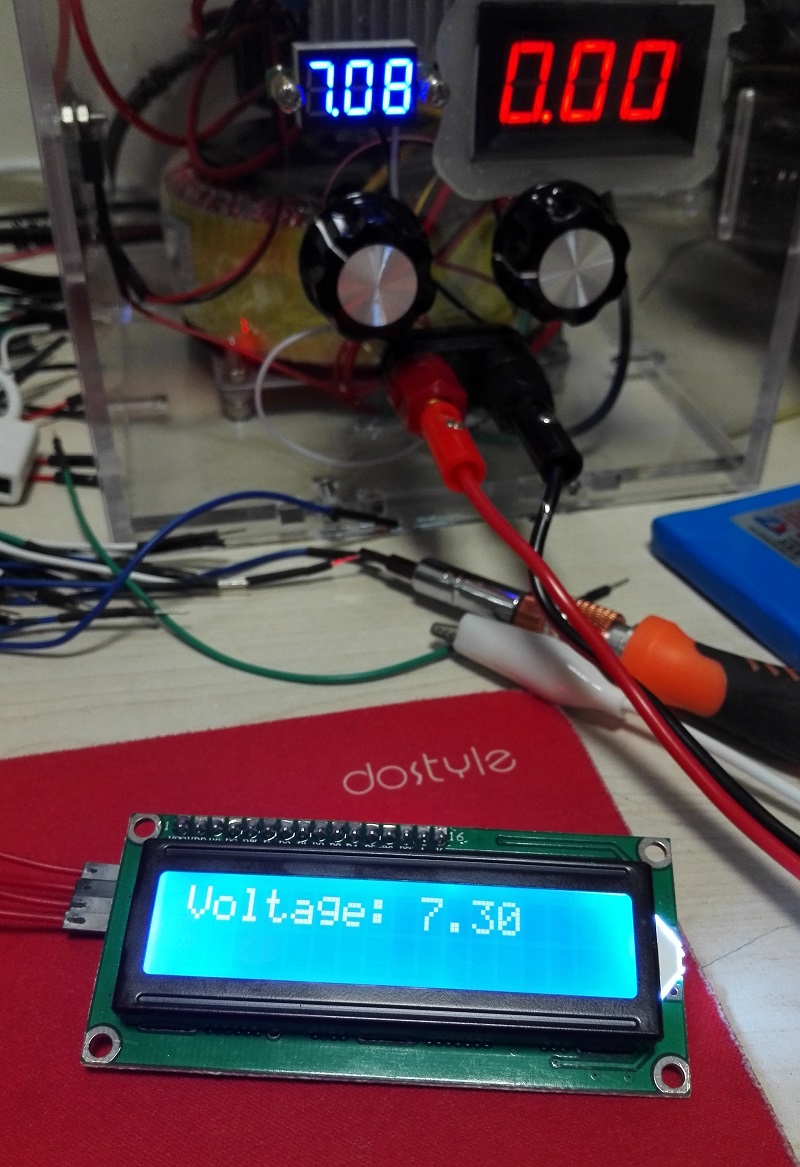

经过一些测试，我发现这个电压表的精确度还是有问题的，目测误差有3%左右。

我的实验室电源的电压表是比较准确的，我已经使用万用表确认。分压电阻用的都是误差1%的金属膜电阻。所以我认为误差的来源应该是内部基准电压的误差。

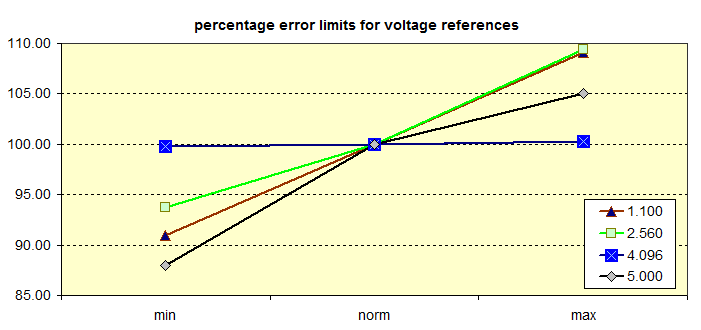

有国外网友分析的文章可以参考，并建议使用专用的外部基准电压源。我手头没有这样的元器件，稍后再做进一步测试。

参考资料：

http://playground.arduino.cc/Code/LCDi2c

https://www.arduino.cc/en/Reference/LiquidCrystal

http://www.skillbank.co.uk/arduino/measure.htm

https://www.arduino.cc/en/Reference/AnalogReference

I2C转换芯片PCF8574的数据手册
