数字电位器（digital potentiometer，也俗称 digipot），顾名思义，不是用手拧的，而是用某种数字通信机制来控制电位器的阻值。

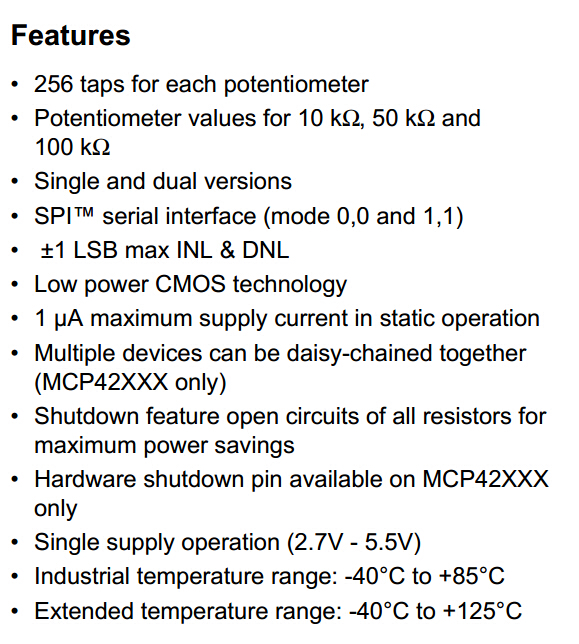

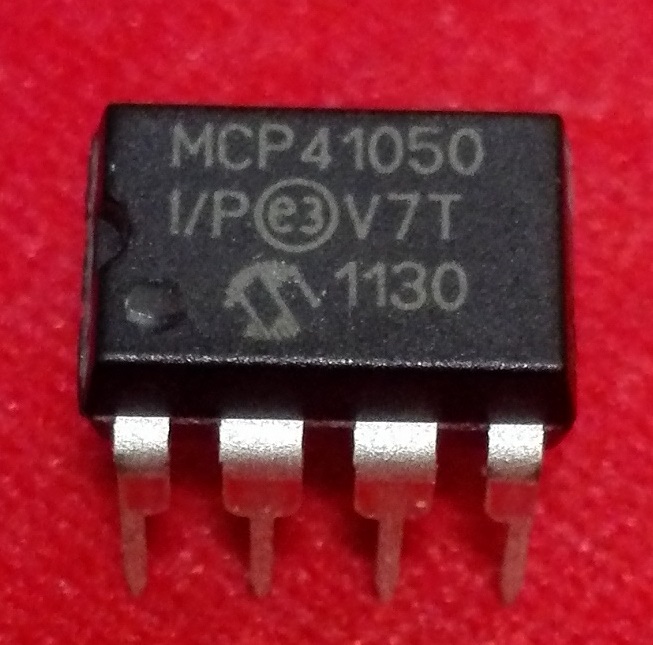

MCP41050是Microchip公司（对，就是那个生产PIC单片机的）生产的一种数字电位器芯片，具有256级可调范围，使用SPI协议进行通信，MCP41050的最大阻值是50K，同系列的还有10K和100K的。

Arduino对SPI协议进行了良好的封装，API简单易用，此次实践就使用Arduino来控制MCP41050了。

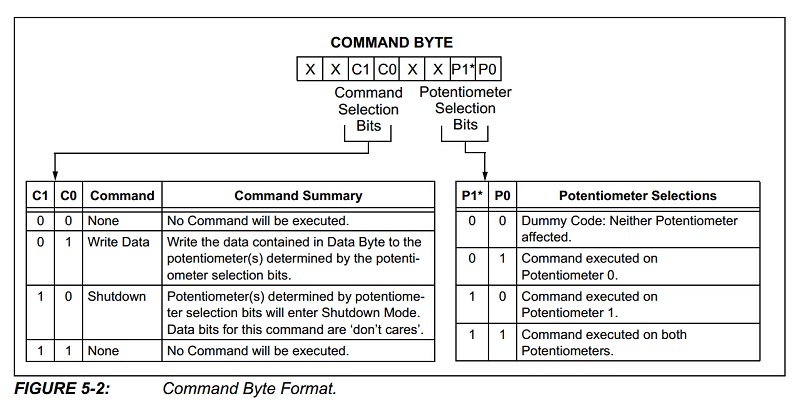

MCP41050的通信协议很简单，总共就两个字节，第一个字节是command，第二个字节是value。command的每个bit定义如下：

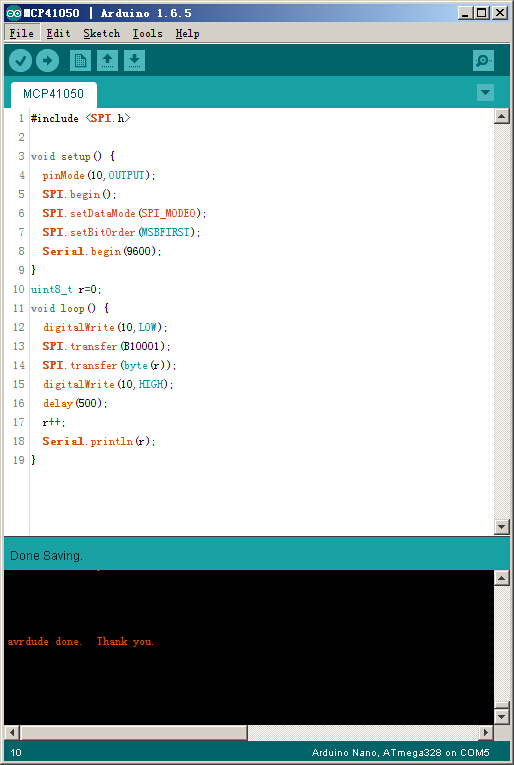

Arduino的程序示例：

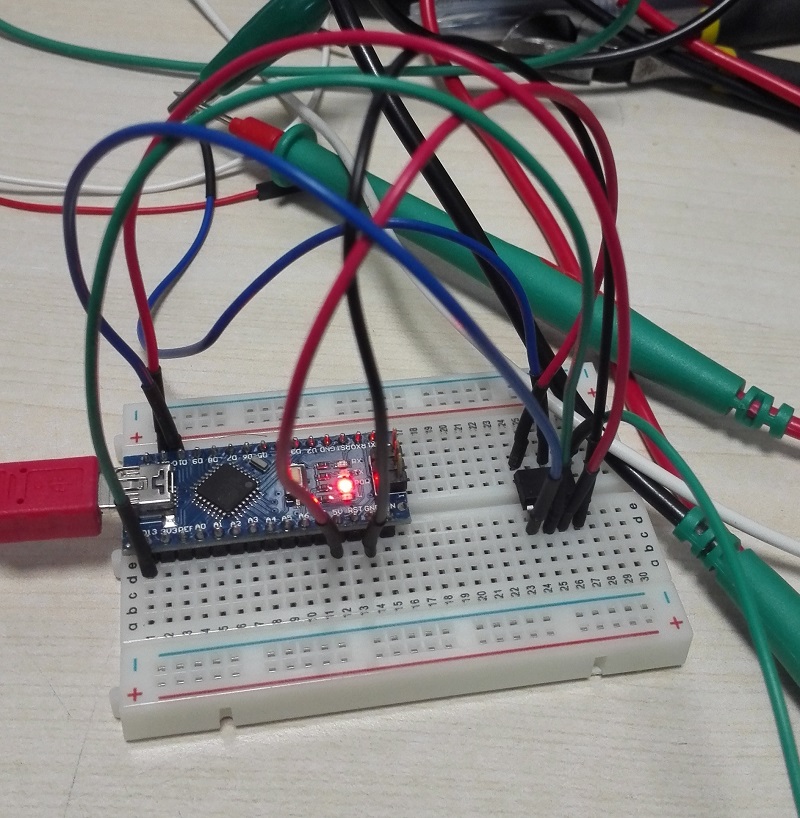

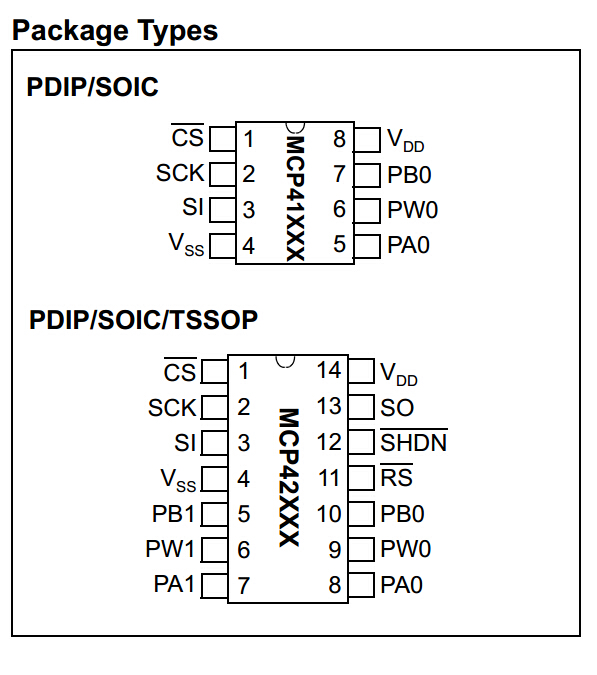

MCP41050与Arduino的引脚连接关系如下：

Arduino      MCP41050

D10           CS

D11           SI

D13           SCK

GND          VSS

5V             VDD

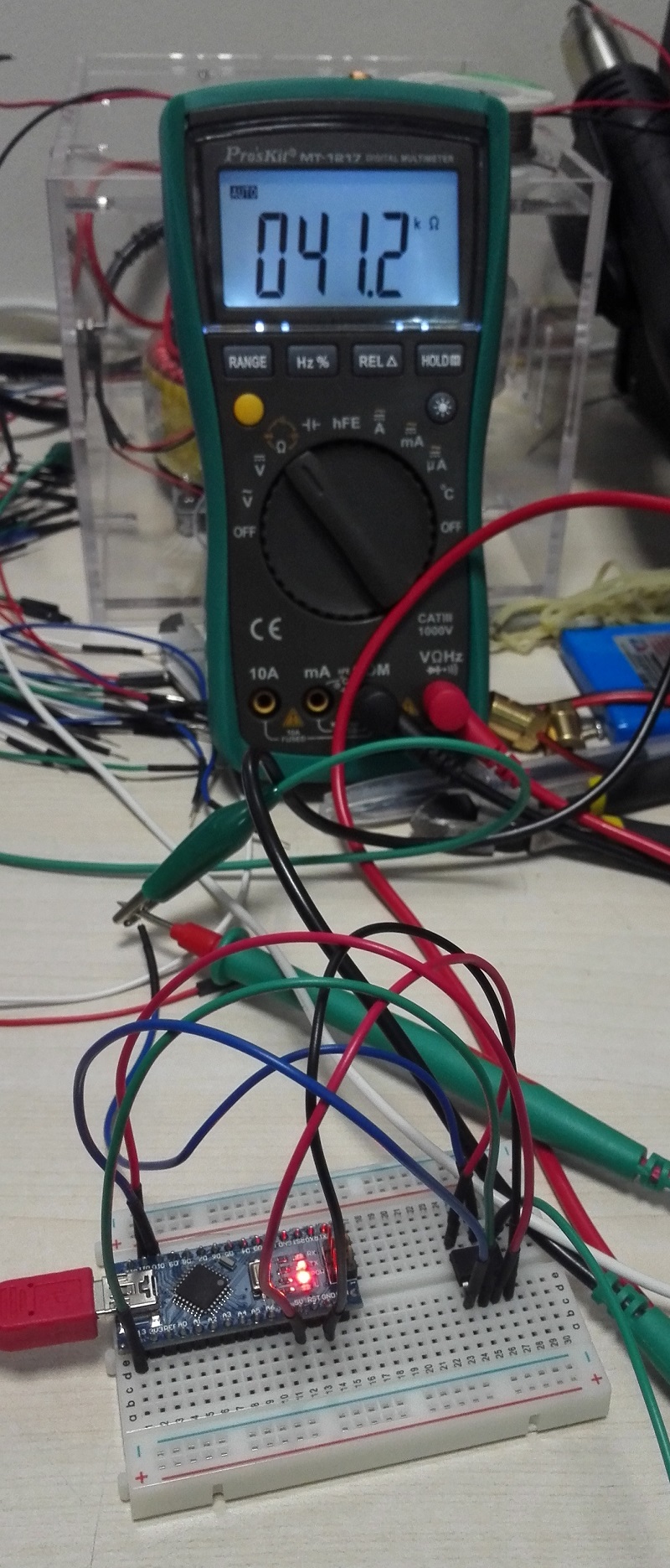

MCP41050剩下的PA0、PB0和PW0就和普通电位器的三个引脚一样了，我接在数字万用表的电阻档，用于测试。

测试结果还是挺满意的，阻值有一定的误差，实际使用时需要校准。

我本想将其用于LM2596的输出电压调整，这样我就有一个可以使用MCU控制的数字电源了，但很遗憾，MCP41050要求电位器的工作电压范围不能超过供电范围（0-5V），超出此范围就无法正常工作，看来我还得想其他办法了。

参考资料：

MCP41XXX系列数字电位器的数据手册

Arduino SPI参考
