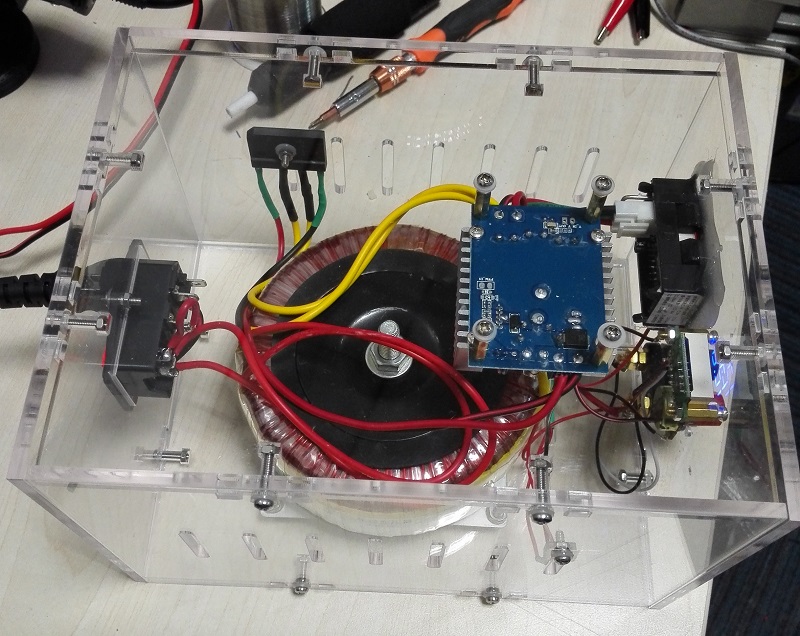

前些天发过一个帖子，介绍了使用环型变压器加DC-DC转换器制作的可调电源。近期我又对其进行了改进，并设计制作了外壳，算是一个成品了，在此展示一下。

我选用的环形变压器的额定功率是200W，次级额定电压30V，这样算来，次级可以正常输出的电流可以达到7A，而LM2596之类的DC-DC转换器，最大输出电流才3A，并且发热严重，所以我转而寻求其他方案。

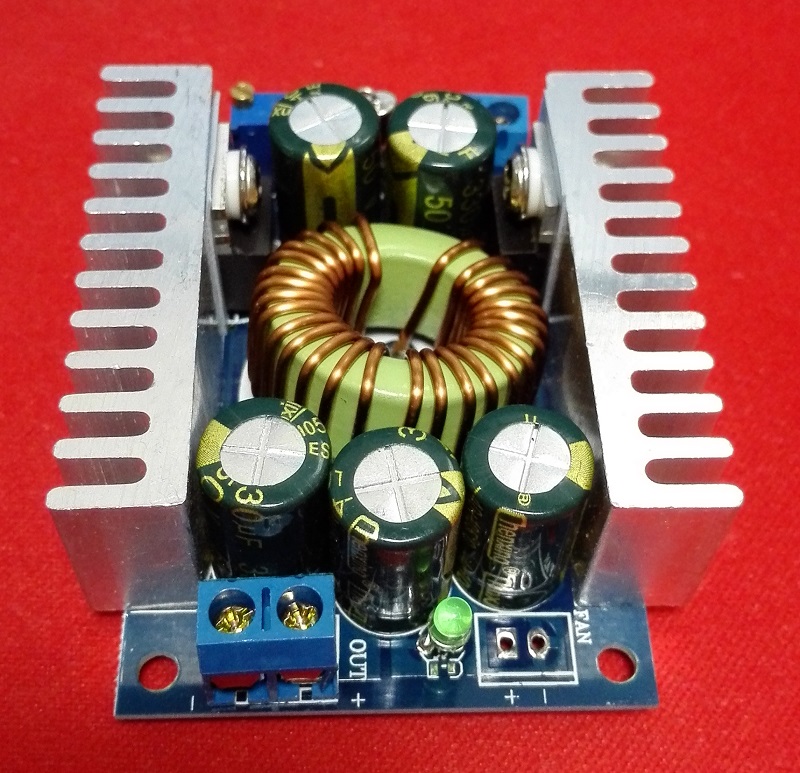

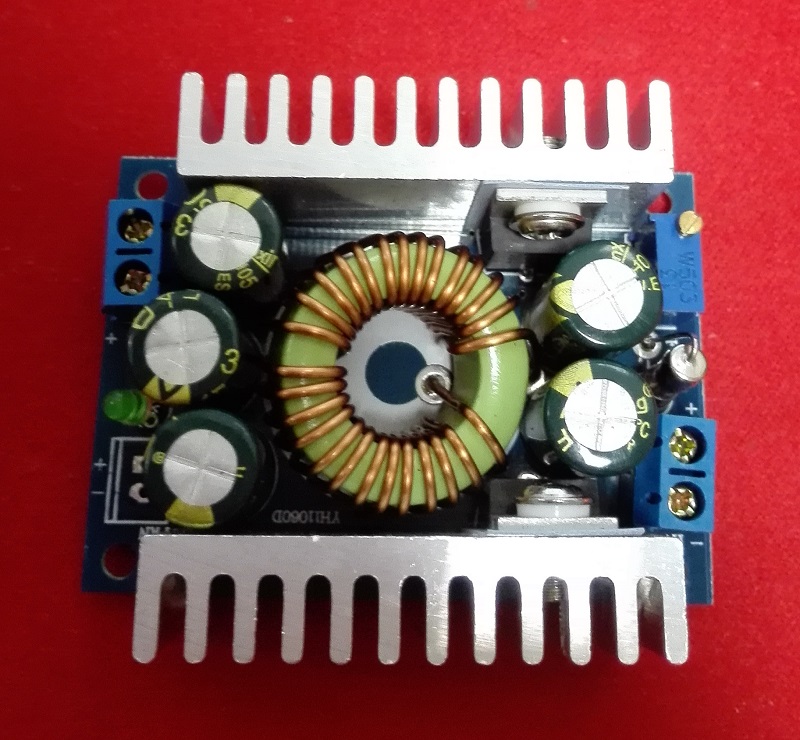

后来在淘宝网找到了一块DC-DC转换模块，号称最大输出电流高达12A，输出150W功率只需自然散热即可，真是厉害，正合我意。

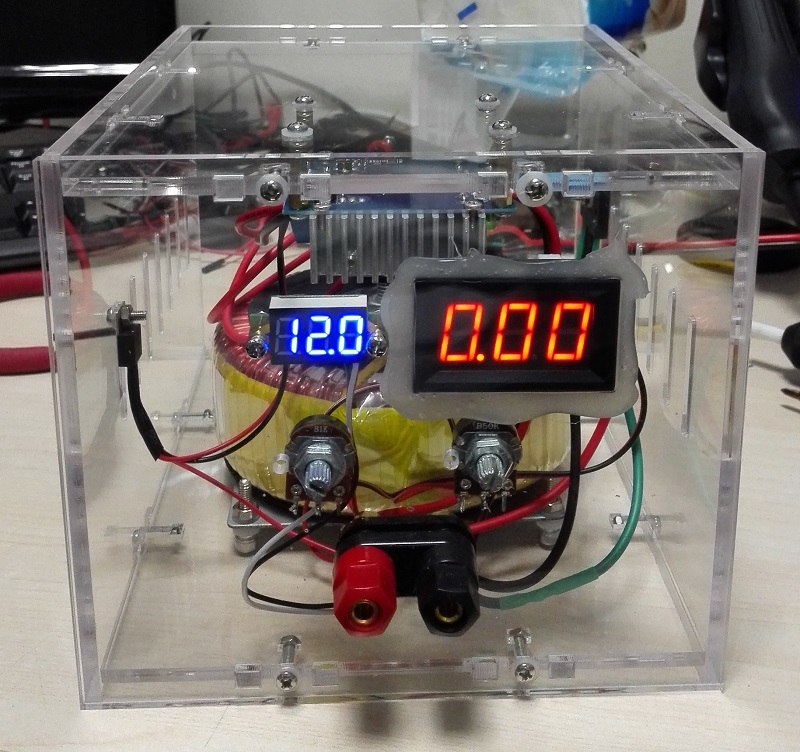

我又配上了一块电压表和一块电流表，都是三线的，这样在低电压输出时，也可以正常显示。电压表的蓝色配上透明的亚克力机箱，非常美观。电流表最大10A，足够使用。

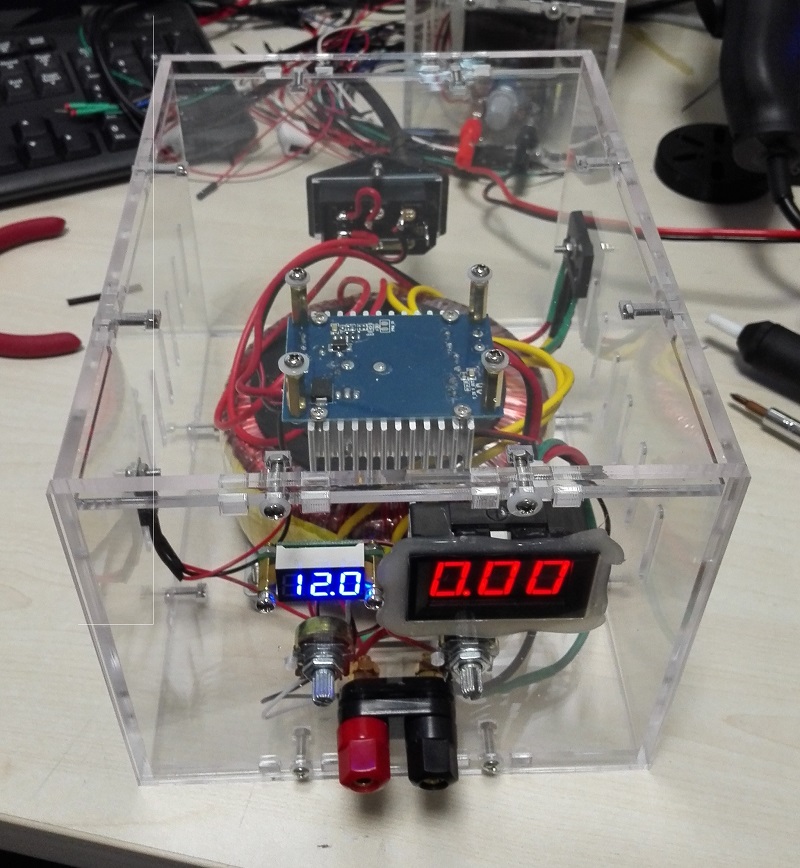

电压调节使用了两个电位器串联，其中50K阻值的电位器用于粗调，1K阻值的电位器用于细调，总体使用感觉比多圈电位器要方便快捷一些。

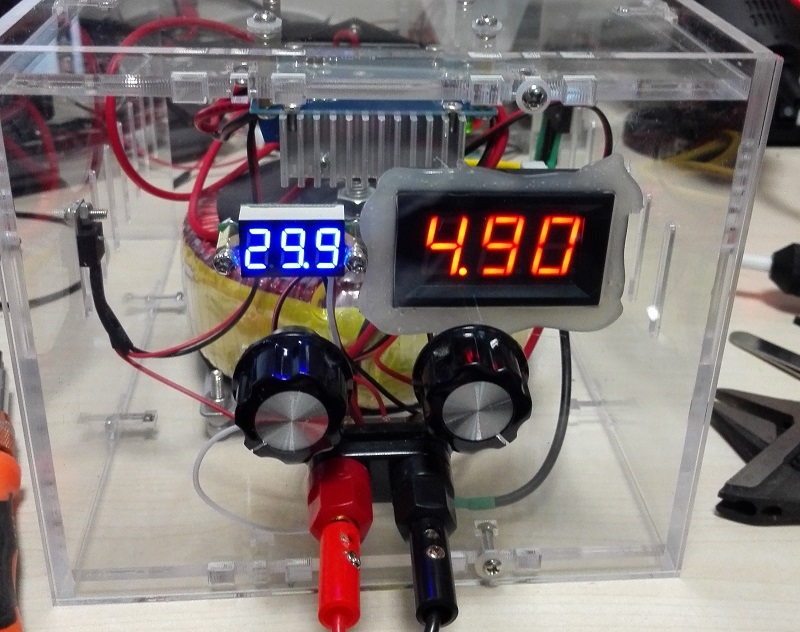

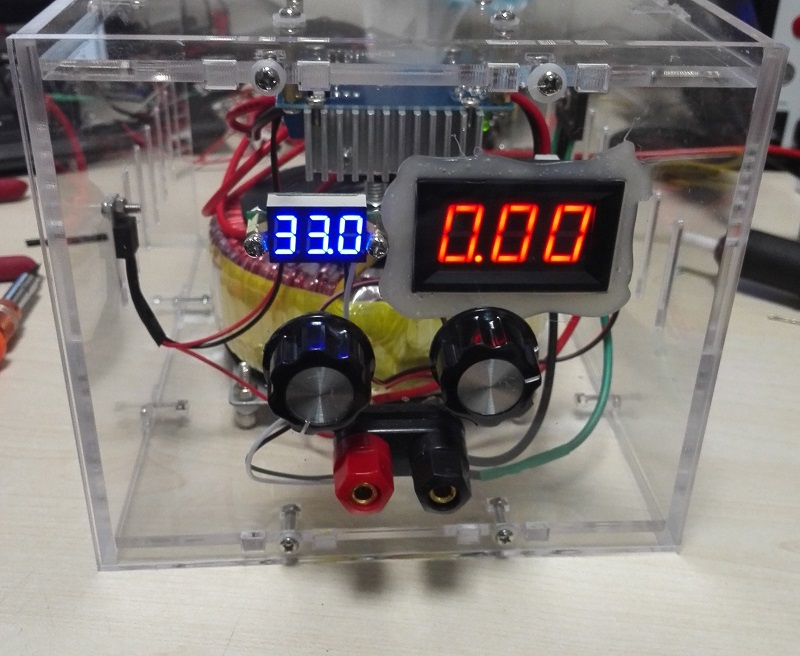

此电源最高输出电压约为33V（这个其实是电压表的限制，真正的输出电压可以接近40V），在30V输出时，带动电流约5A的负载，表现稳定。

目前来看，这个大功率实验室可调直流电源是我比较满意的一件作品，如果后期能够再加上恒流输出的模式，就更完美了。
