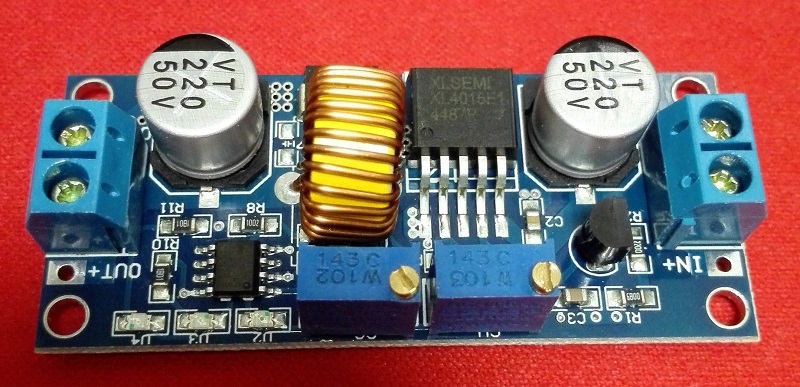

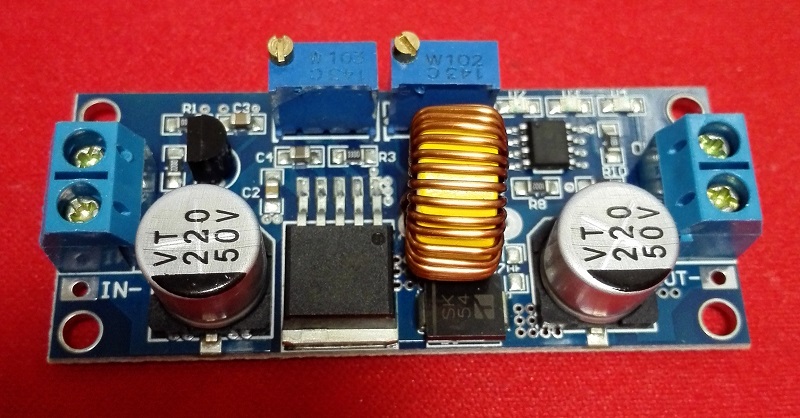

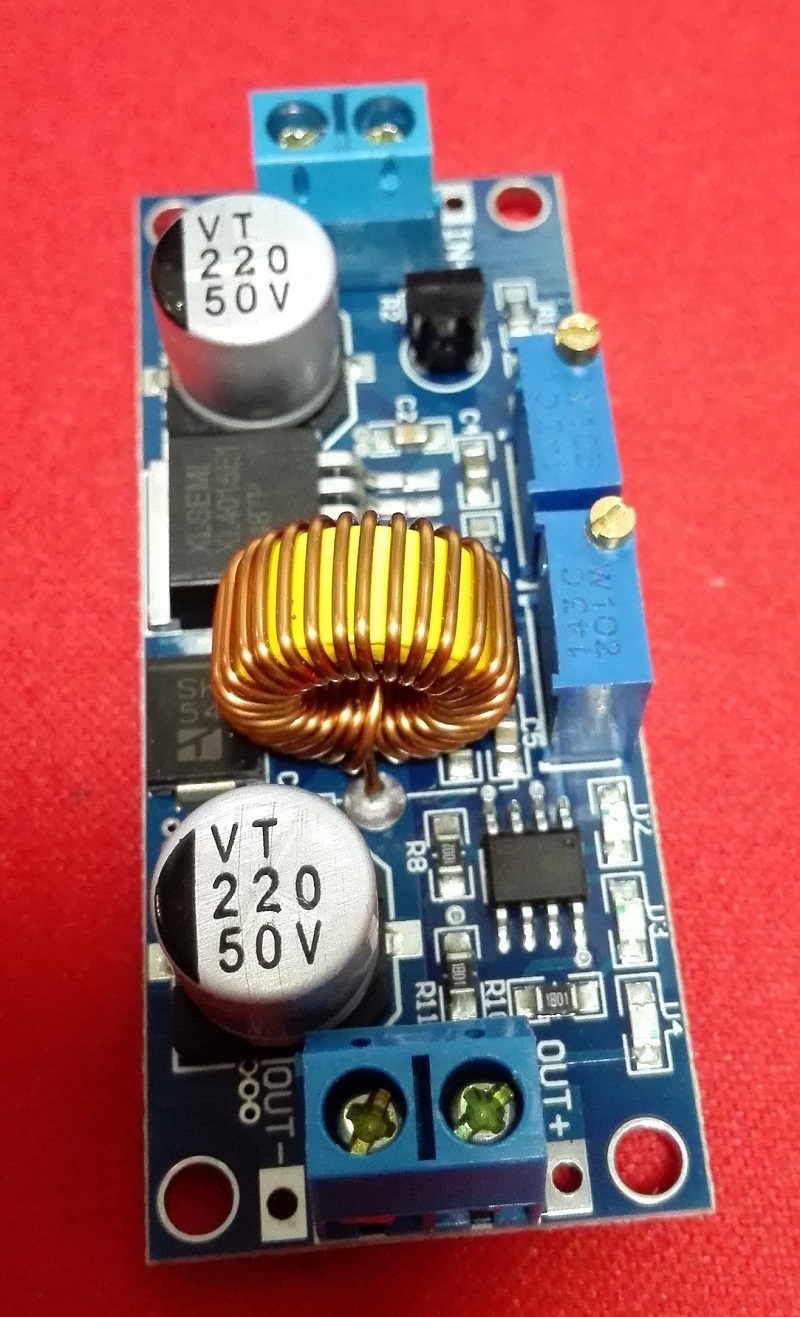

最近由于工作上的需要，买了好多种锂电池，电压容量各种各样。这时候充电就成了一个问题，为每种锂电池专门配备一个充电器，成本太高了。翻抽屉发现一个基于XL4015的恒压恒流电源模块，如获至宝，这个简直就是万能的锂电池充电器啊。

锂电池充电的基本原理如下：

1，假设锂电池的容量是C毫安小时，比如3000毫安小时。

2，先恒流充电，最大电流一般不超过0.5C毫安，也就是1500毫安。

3，当电压升至锂电池标准电压后（单节锂电池为4.2V），改为恒压充电，电压为锂电池标准电压。

4，当充电电流小于0.05C毫安，也就是150毫安，表示电池充满，充电可以结束。

依据以上理论，我们可以通过手工控制一个可调实验室电源即可对锂电池充电，但这样做太麻烦了，还得有一个人在旁边监视着。

这时候这个自动恒压恒流模块就排上用场了。

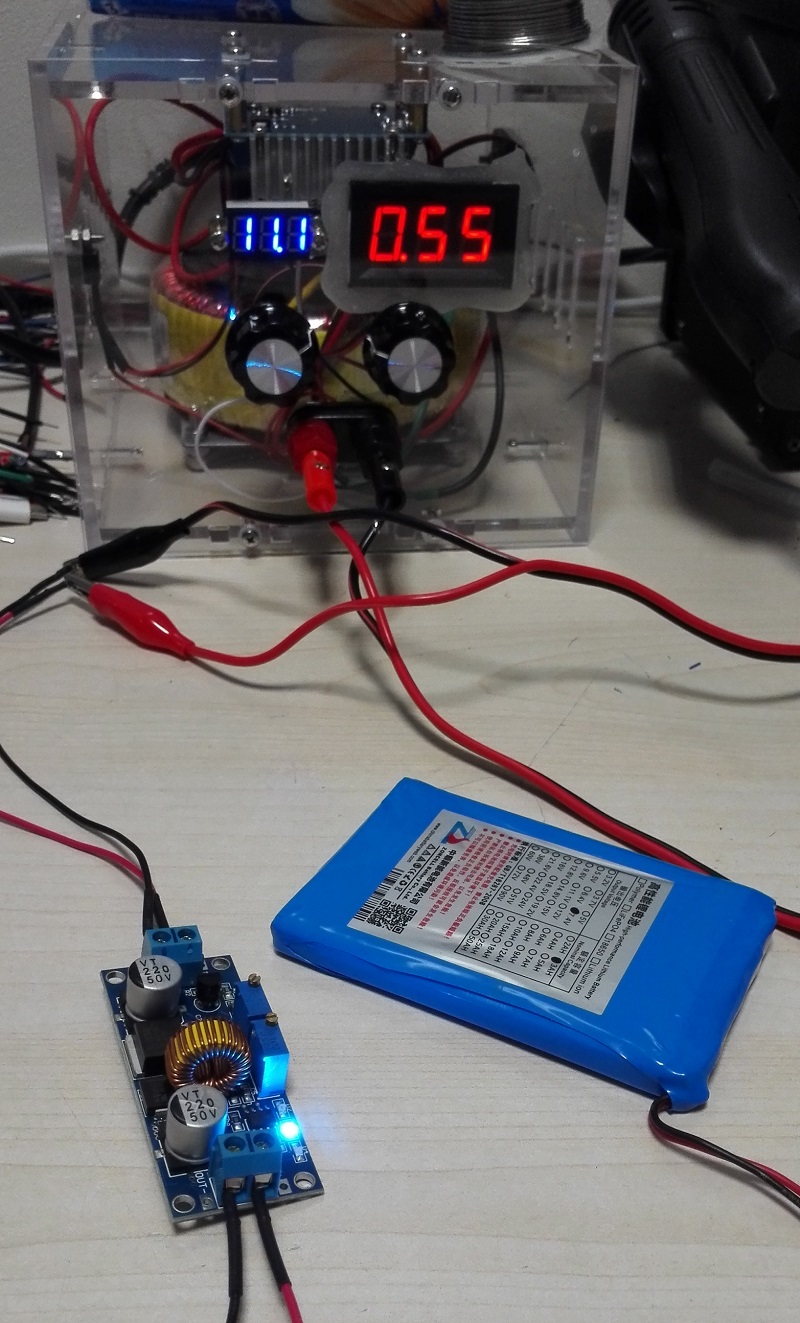

我测试的电池是一块8.4V 3000mAH的电池，操作步骤如下：

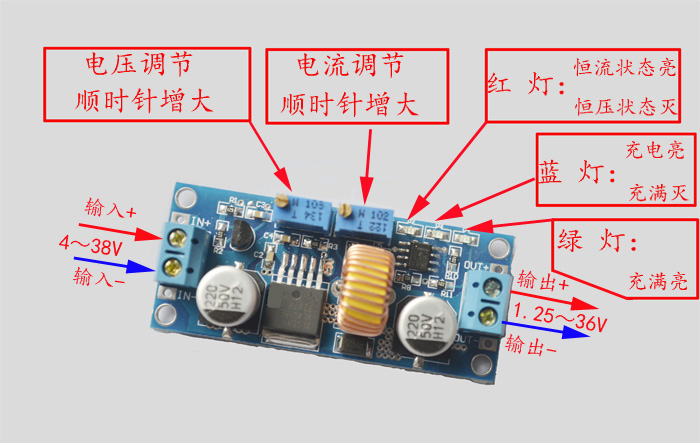

1，使用电压表测量输出端，调节电压电位器，使输出电压在8.4V。

2，使用10A电流表直接短路输出端，调节电流电位器，使输出电流在1.5A。

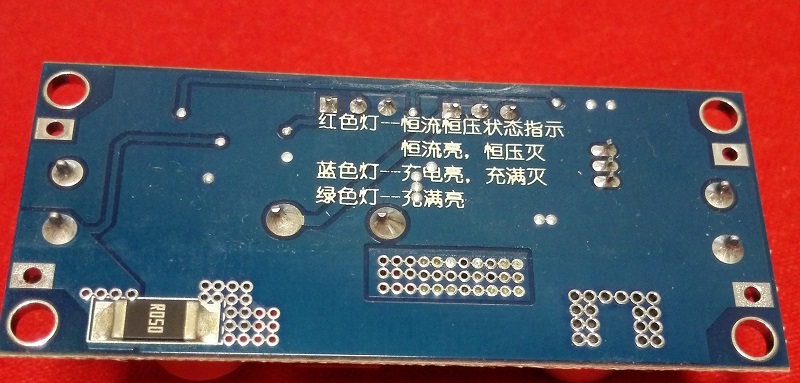

3，输出端接上充电电池，直至绿灯亮起为止。

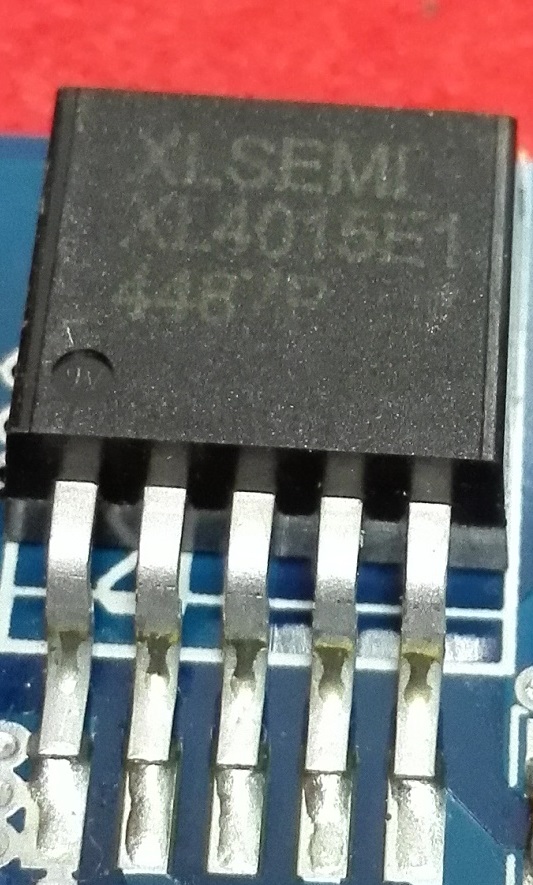

整个充电过程中，此模块表现稳定，发热也不严重，XL4015是频率高达180kHZ的高频开关电源芯片，效率可高达95%以上。

参考资料：

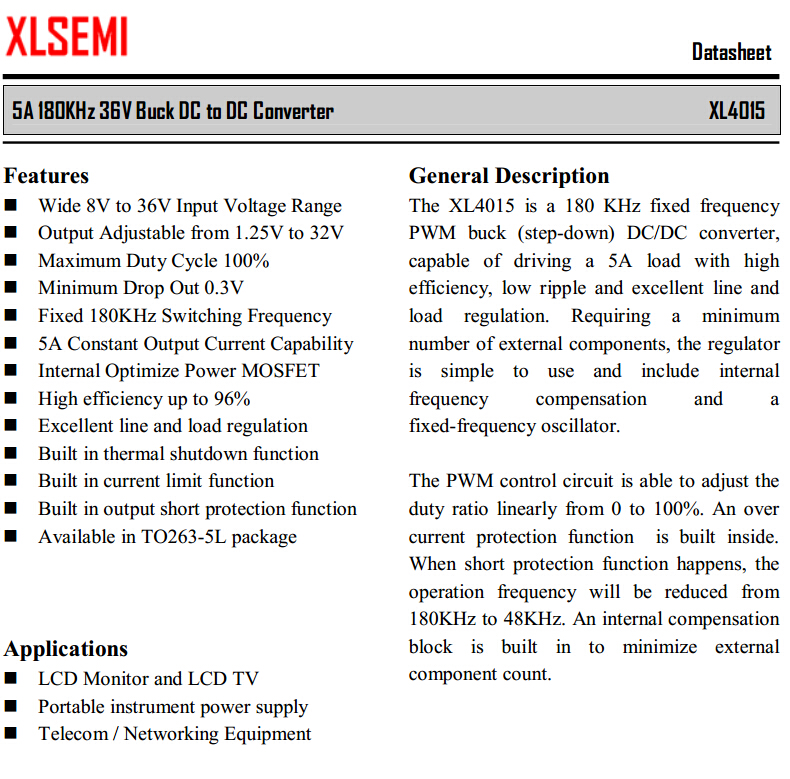

XL4015数据手册

恒流恒压充电模块说明书
