LM2596是一款物美价廉的Dc Buck电源IC，国产的只要几毛钱一个，标称输出电流可以达到3A，有多种固定输出电压的规格可选，可有连续可调的规格。由于它是开关电源，频率在150KHz左右，转换效率也不错，比起LM78XX系列的LDO要好很多。

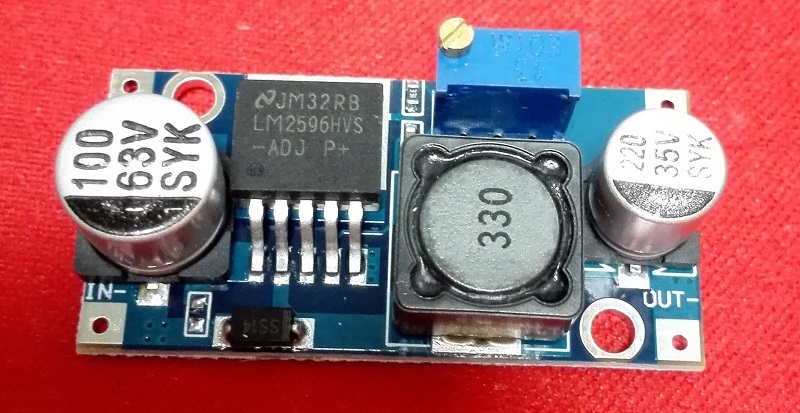

之前在网上买了几块成品模块，使用起来也挺好，但存在一个问题，就是在持续大电流状态工作时，散热不良。究其原因，就是模块上没有给LM2596加上专门的散热片，而仅仅是使用PCB进行辅助散热，这导致LM2596本身以及旁边的电容都过热。

我决定重新设计一个基于LM2596的DC Buck电源。

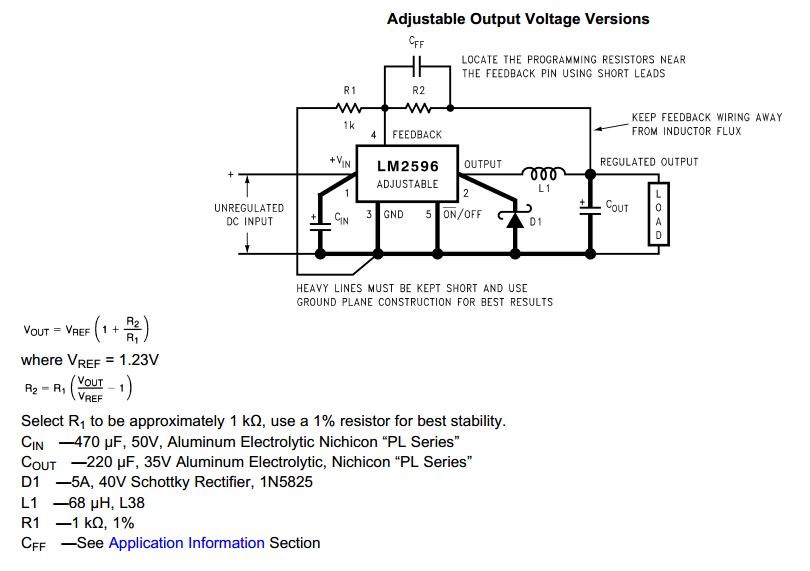

电路图是完全参照官方Datasheet设计的，元件取值也是按照官方建议来选取。

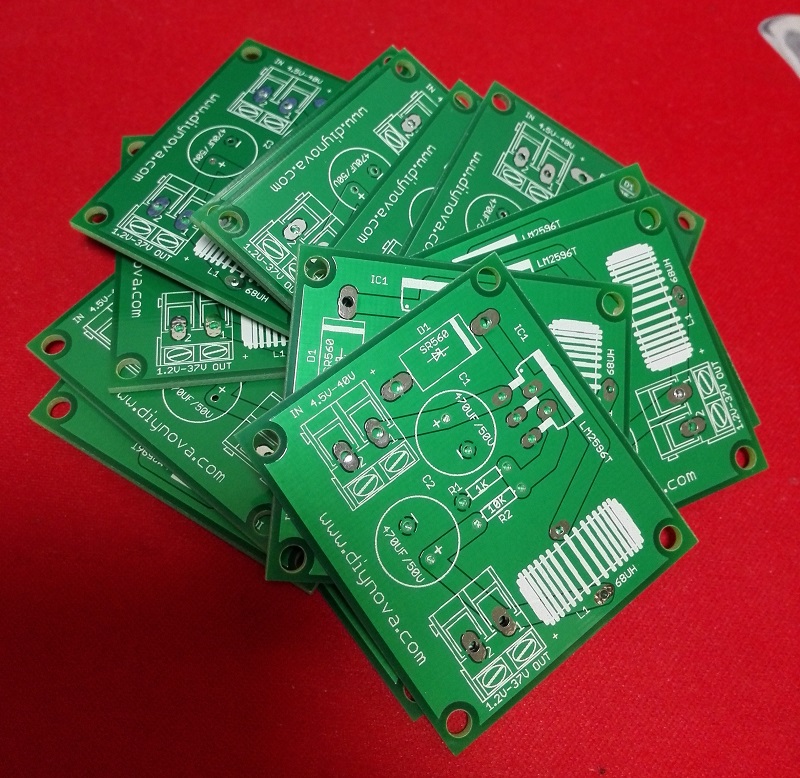

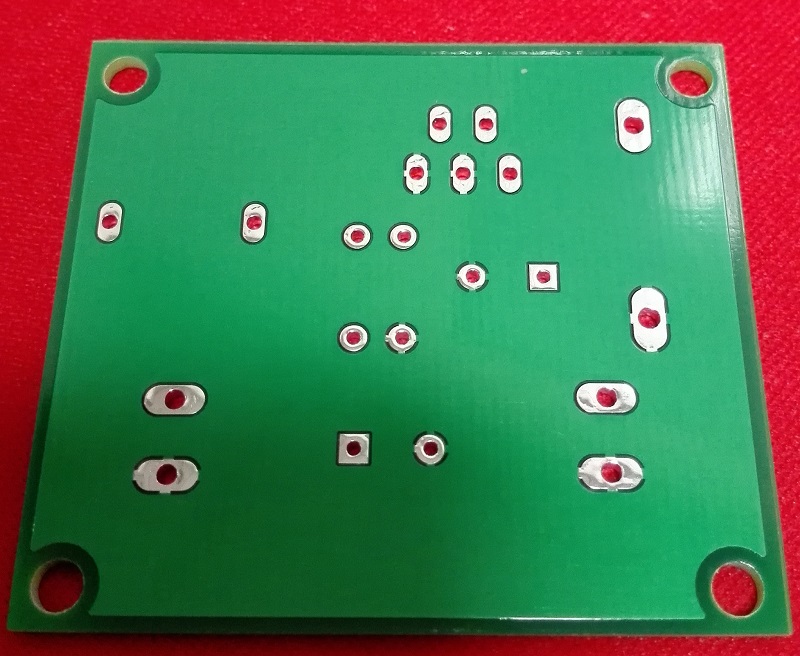

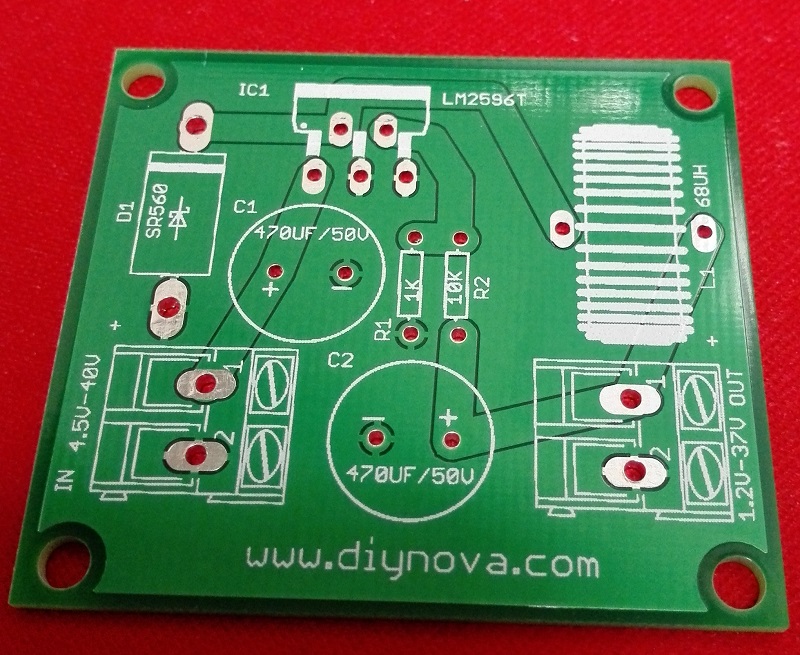

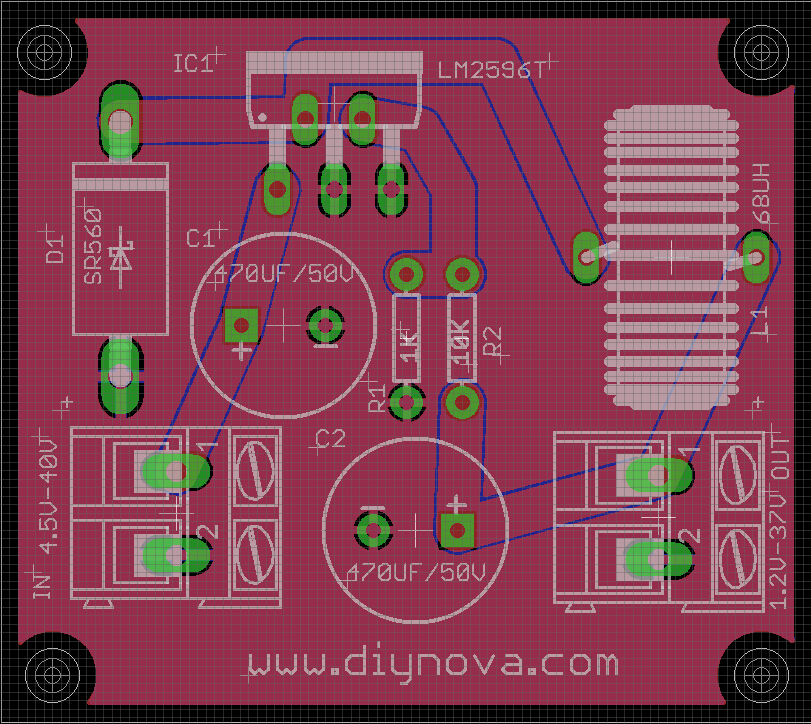

PCB图纸依旧是送往深圳的厂家生产，大约三天后到手，本来是订制10块，结果厂家还送了5块，就是这么一堆。

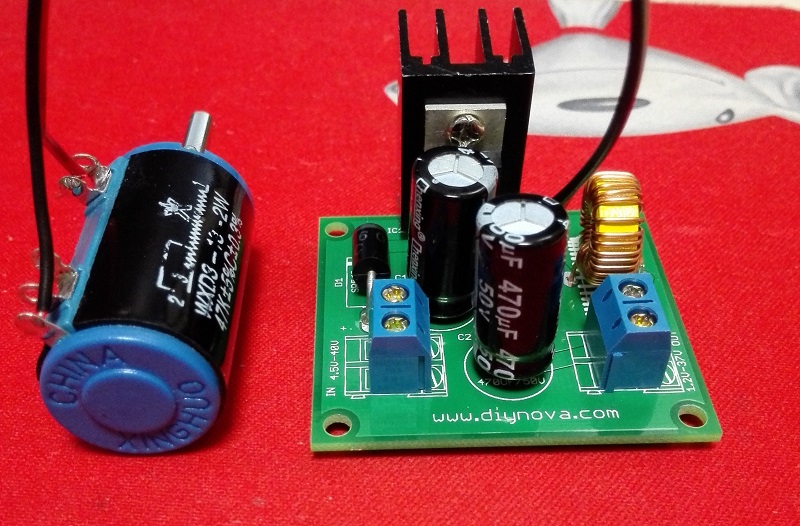

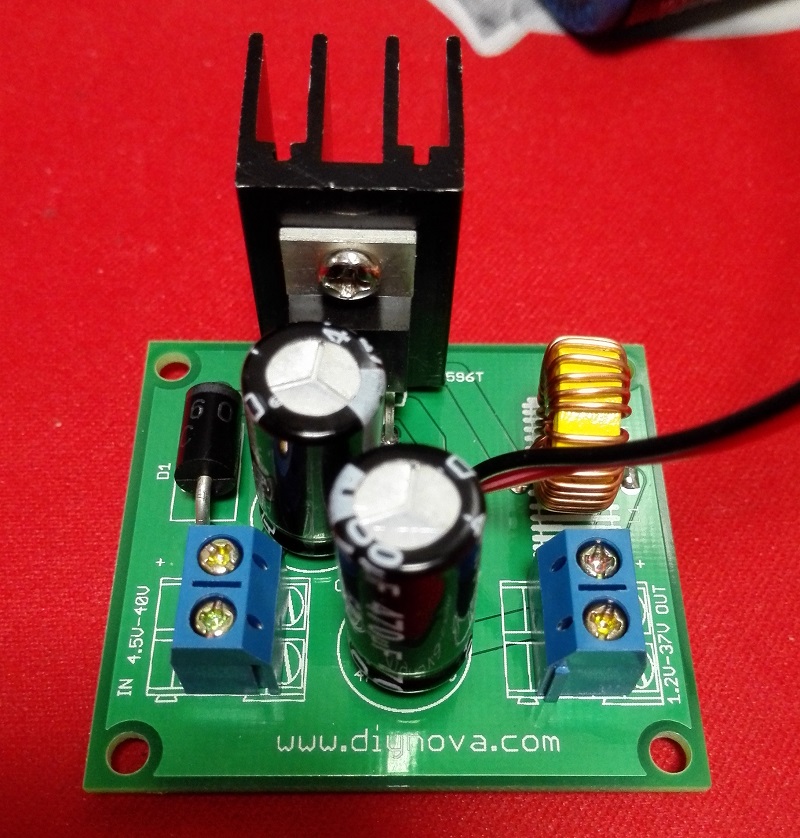

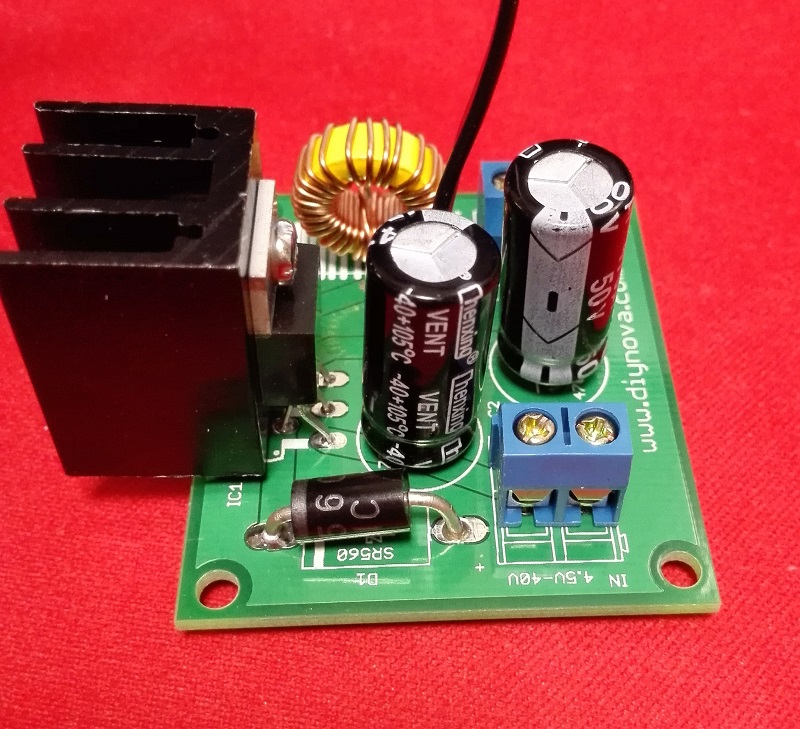

焊接元器件后的效果，最大的改进就是LM2596芯片有了独立的大型散热片，再也不会影响其他元器件了。

实际使用效果达到了预期，在2A持续电流的情况下，LM2596散热片的温度在60摄氏度左右，电路板不再发热。

另外一个问题暴露出来了，就是输出滤波电感，这个电感在输出20V/2A时，会有大约0.5V的压降，这样估算其电阻大约是0.25欧姆，发热也比较严重，能达到100摄氏度以上，稍后再找找更高质量的电感看是否有改善。

参考资料：

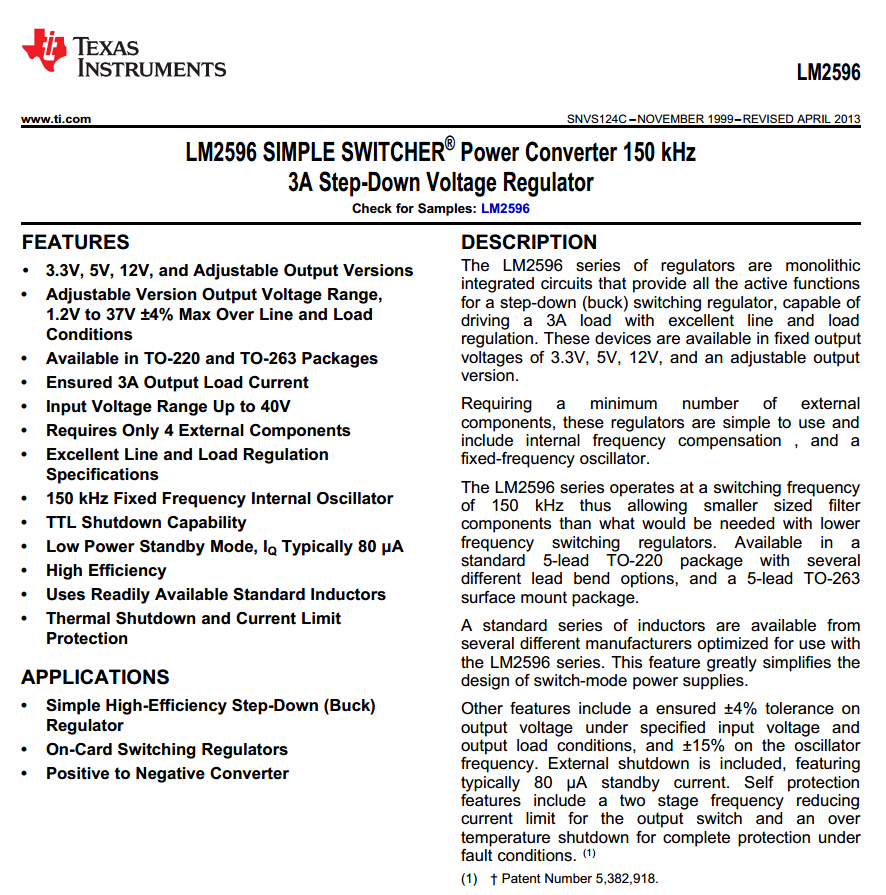

LM2596数据手册
