研究了各种功能的成品电子模块后，不免对其各种各样的意见，比如散热不好啦，比如布局不合理啦，等等，这时候就需要我们自己设计印刷电路板，将创意付诸实施。

Eagle CAD是一种简单易用的电路图和印刷电路板的设计软件，针对业余爱好者，其免费版本完全够用。

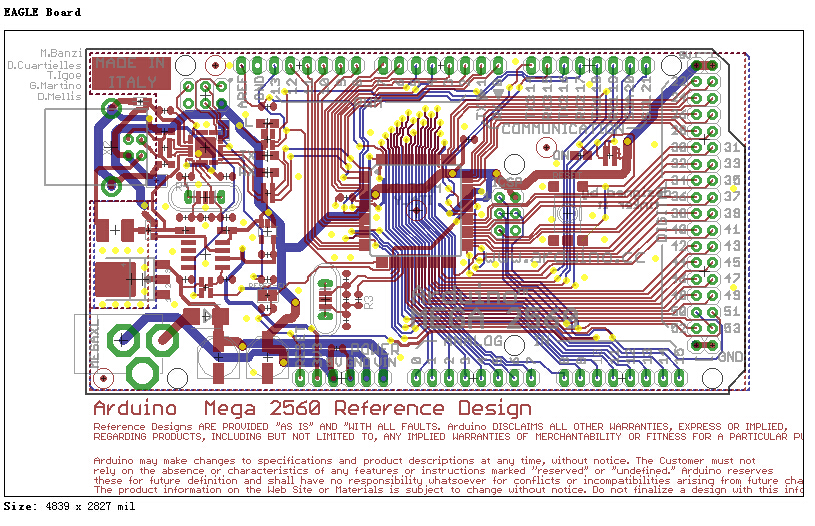

Eagle CAD在开源硬件业界非常流行，著名的Arduino就是使用Eagle CAD设计的。在网上找到的很多开源硬件的图纸都是Eagle的格式。在GitHub也能找到很多专门为Eagle CAD制作的元器件封装库。

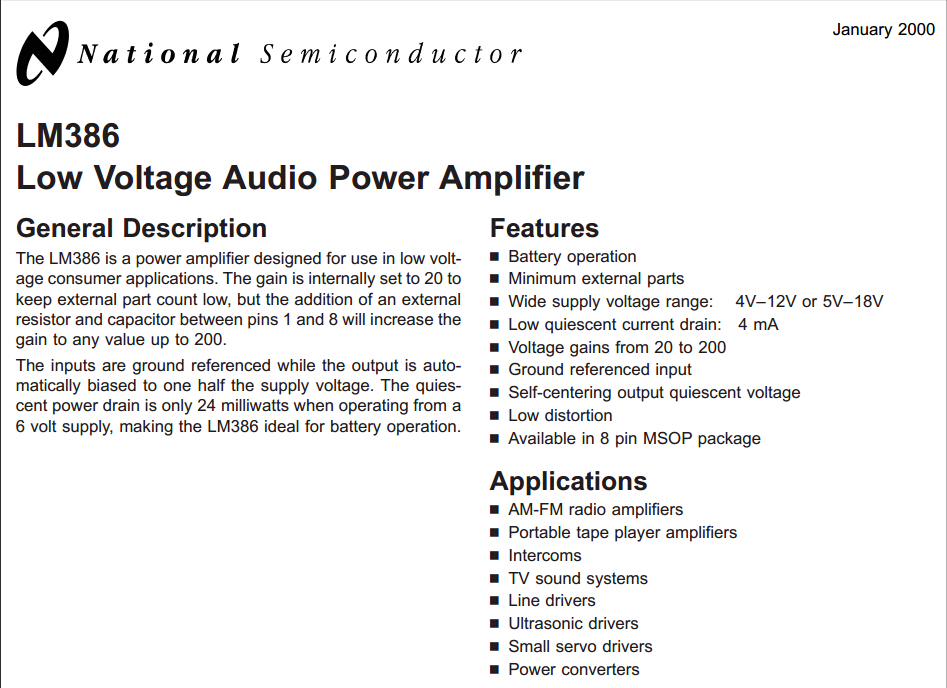

我手头有很多LM386的功放芯片（估计也不是原装的，淘宝上几毛钱一个买了一大把，好在还能正常使用），要说这种芯片也真够古老的了，看Datasheet的日期居然是2000年的。线路简单，性能指标和实际效果也还行。

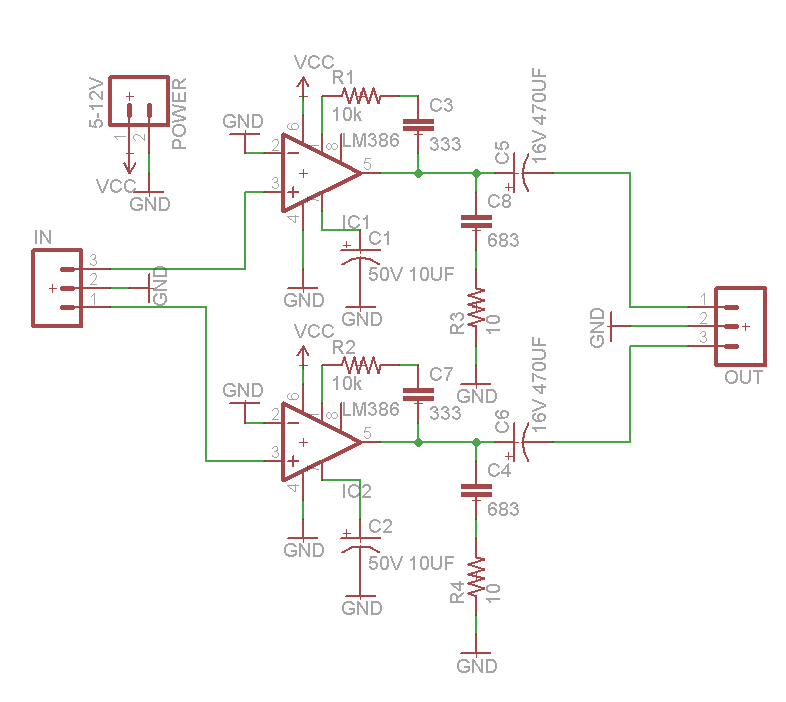

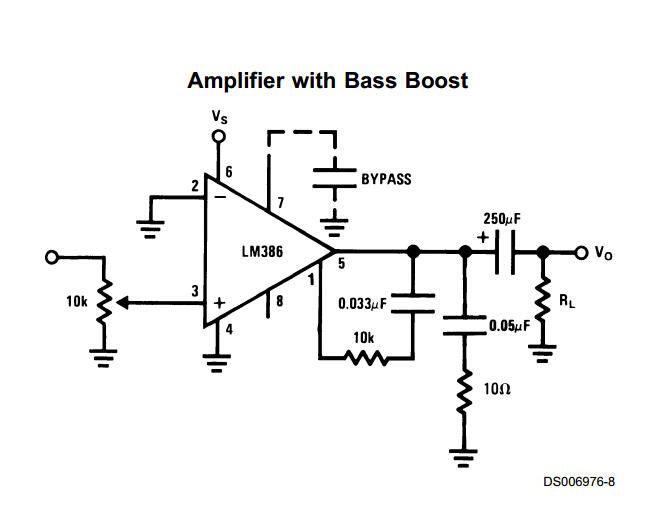

我做了一个双声道OTL结构的功放板，使用两块LM386组成，带有低音提升。电路图完全参照官方Datasheet来绘制。

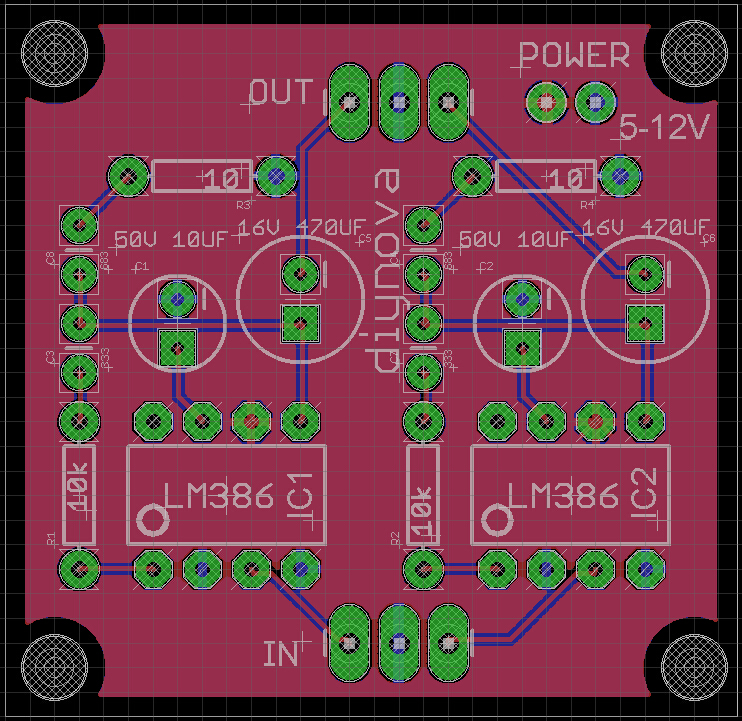

印刷电路板的绘制也很简单，首先把元件位置摆好，尽量紧凑就行，然后自动布线，最后稍作调整即可。低频电子线路对布局的要求没那么高。

我是在淘宝网上找的一家销量比较大的商家制作的印刷电路板，10块电路板的费用是50块钱，时间大概是4天。

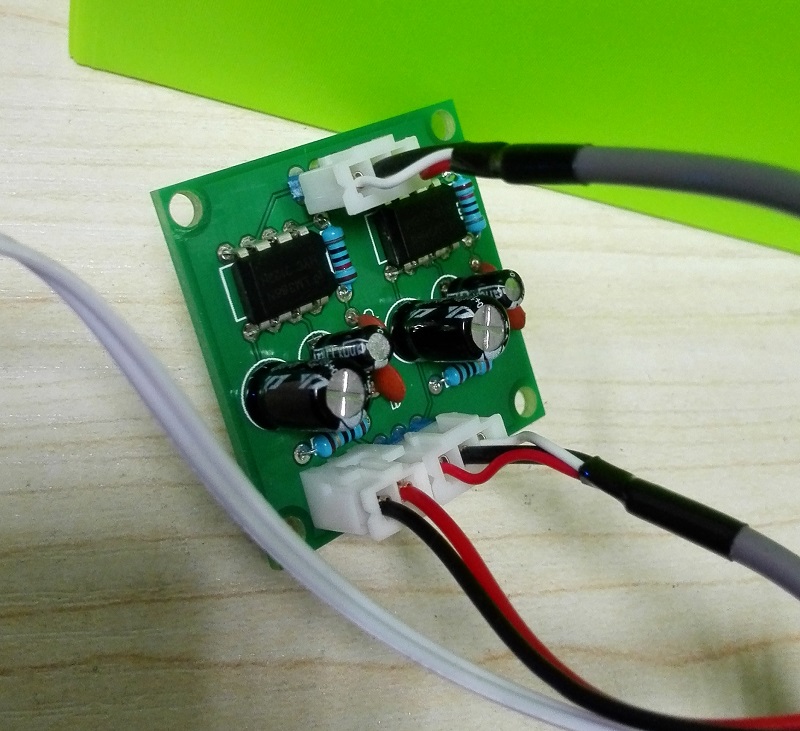

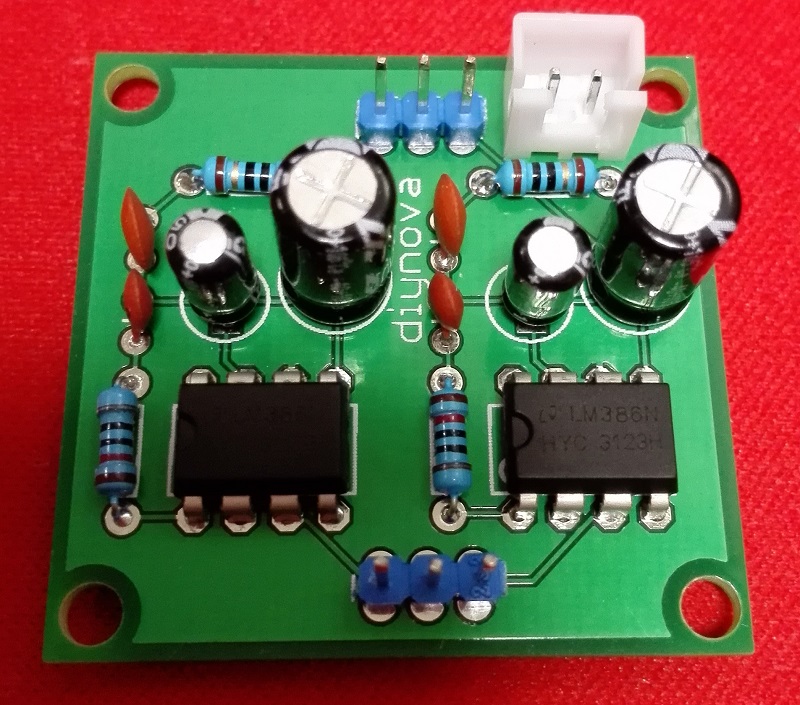

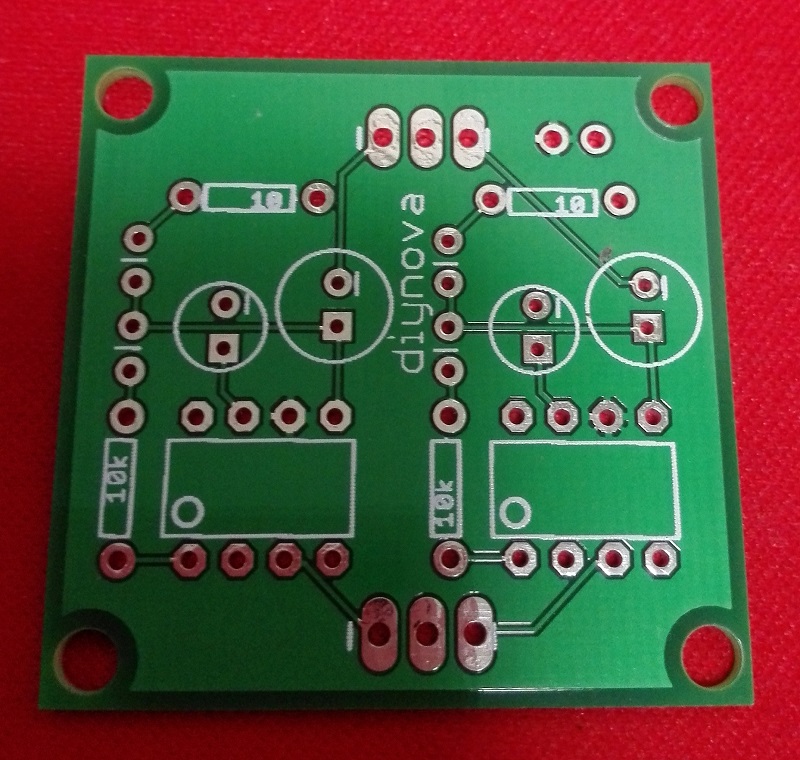

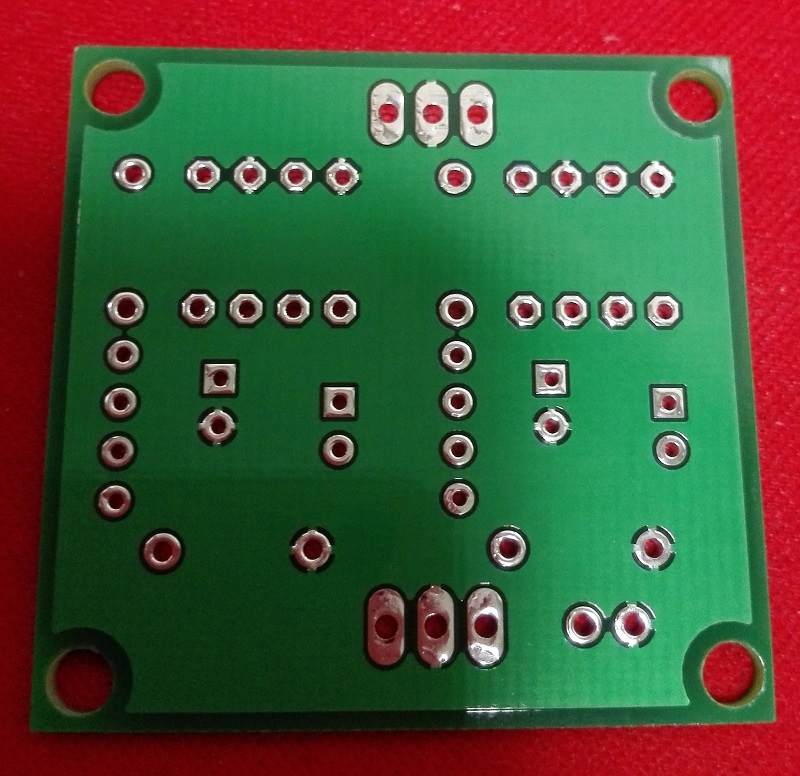

拿到手的电路板效果挺好，一次性焊接成功，通电即响。印刷电路板确实很好很强大，只要电路图画对了，就不用担心后续接线出线错误了。之前使用万能板做电路，经常出现各种低级错误。

我学习Eagle CAD参考了两本书，一本是英文版的《Make Your Own PCMBs WITH EAGLE》，强烈推荐。这本书在国内还没出版。

另外一本是国内翻译出版的《高质量PCB设计入门》。

参考资料：

LM386的Datasheet
