环型变压器，俗称环牛，是一种交流电变压器，其铁芯是环形的（区别于EI形状的铁芯），故得其名。

现在的电器中，传统的变压器逐渐都被体积小巧的开关电源转换器给取代了，目前只有在高质量的音响功放中，还广泛使用着这种传统的变压器。

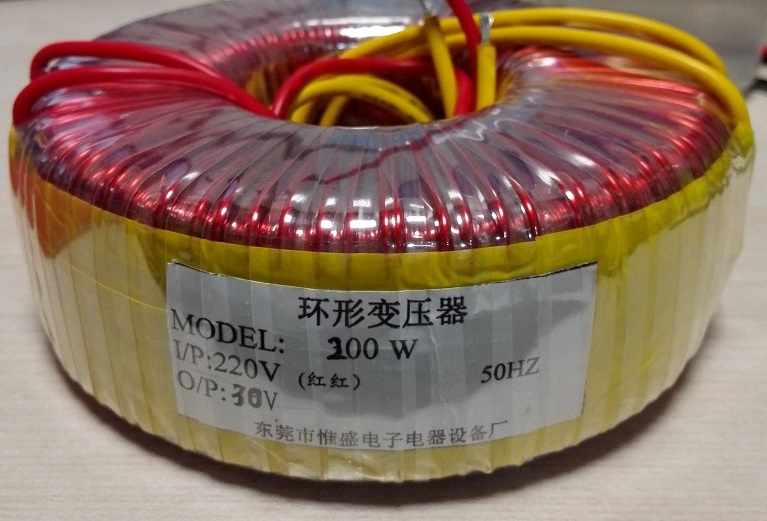

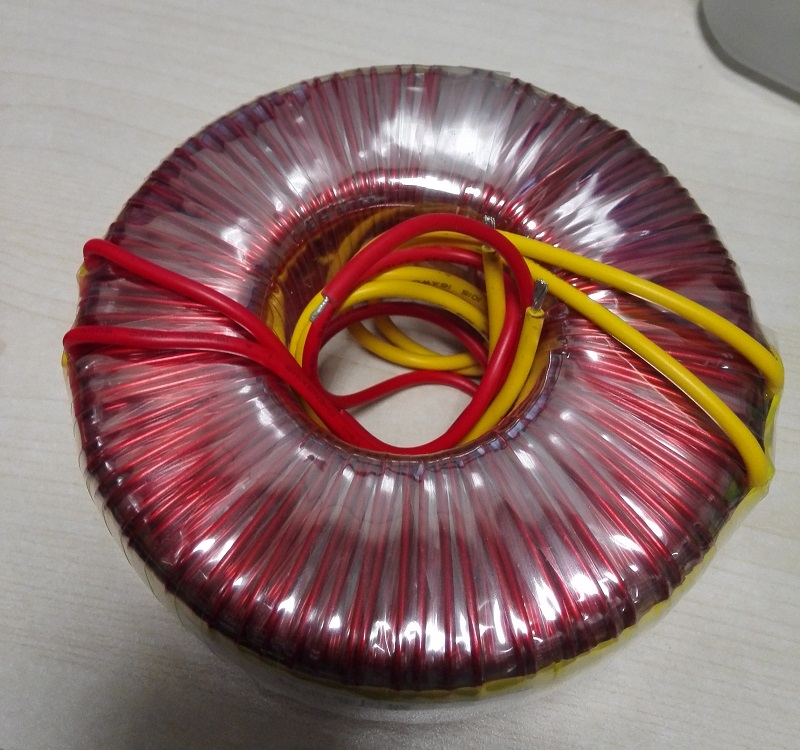

我在厂家定制了一个200W的环形变压器，拿到手后的感觉就一个字，沉！非常沉。

这个变压器的初级电压是220V市电，次级额定电压是30V，实际测试空载电压约为31V。

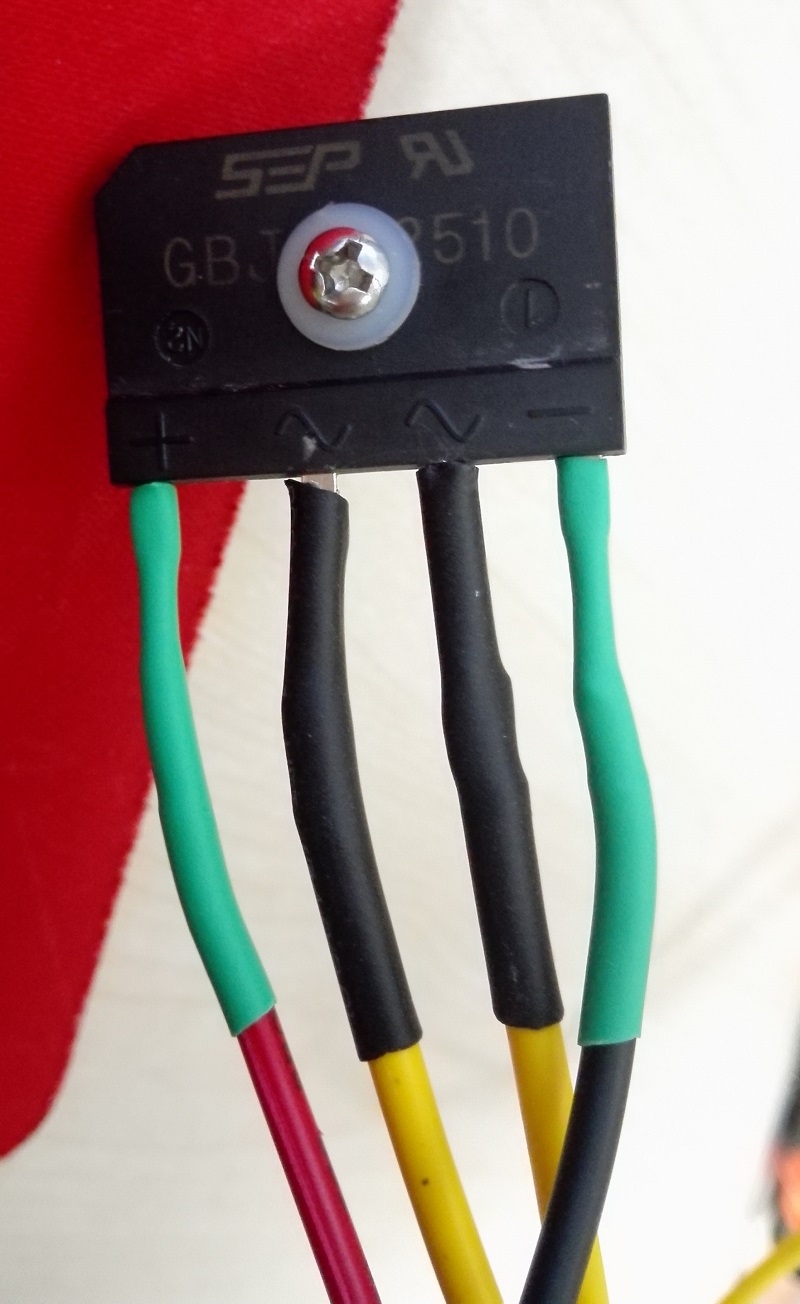

我使用了一个25A的整流桥将次级的交流电转换为直流电，测试空载直流输出电压居然在41V左右。

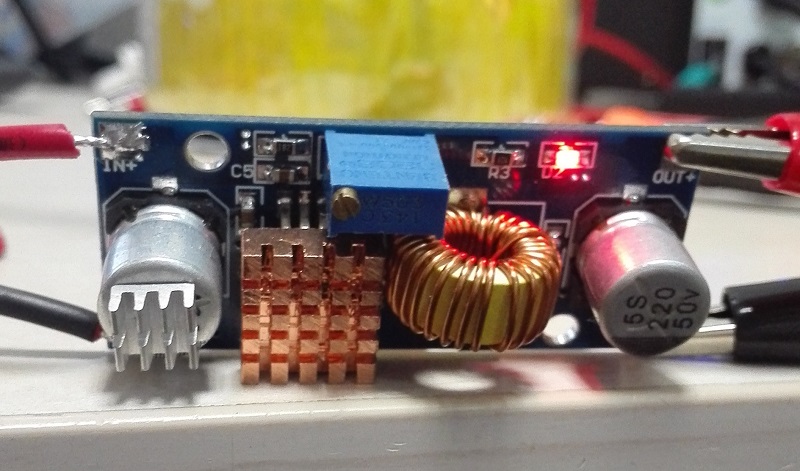

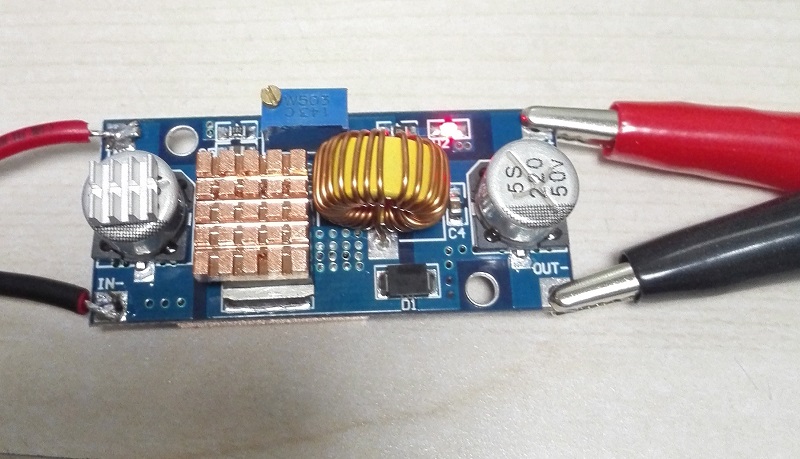

为了得到可调整、稳定的直流电源，我使用了一块降压开关电源板。这块开关电源板使用的核心芯片是XL4015，这个也是地道的国产货，性能指标相当高，输入电压可以高达40V，输出电压1.25V-32V可调，最大输出电流5A，最高转换效率96%。

实际测试的负载电阻10欧姆左右 ，带负载时输出电压约为32V，输出电压调整到20V，这样输出功率约为40W。

测试过程大概持续半小时，基本运行稳定，唯一的问题就是XL4015芯片发热严重，我加上了好几个散热片，有所缓解，可能最终需要加风扇强制降温。

过几天再定做一个机壳，就可以作为试验电源用了。

参考资料：

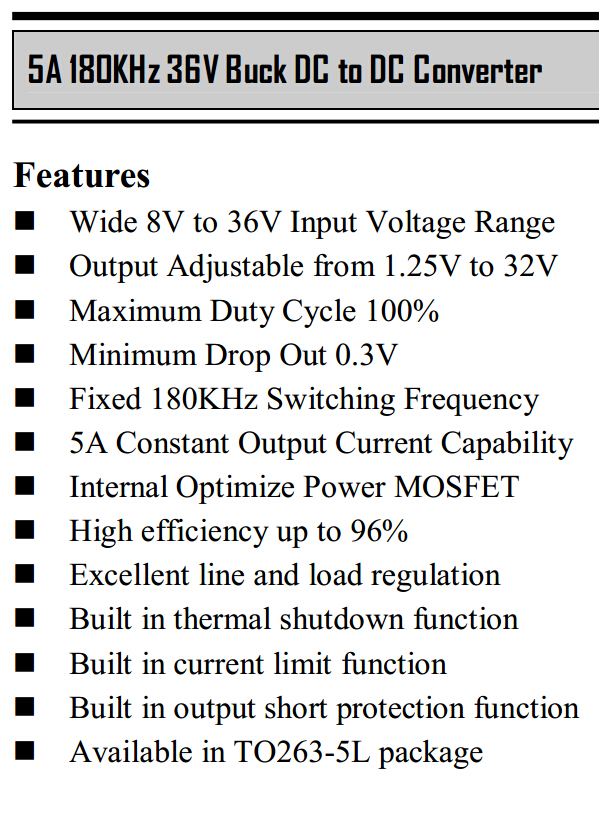

XL4015的数据手册
