创客实验室必须有一个方便好用的可调电源，以便供各种实验之用。

虽然我已经购买了一台成品电源，功率和性能指标也足够用，但我还是忍不住自己DIY了一台，搞完之后，得意的心情难以抑制，上来秀一下。

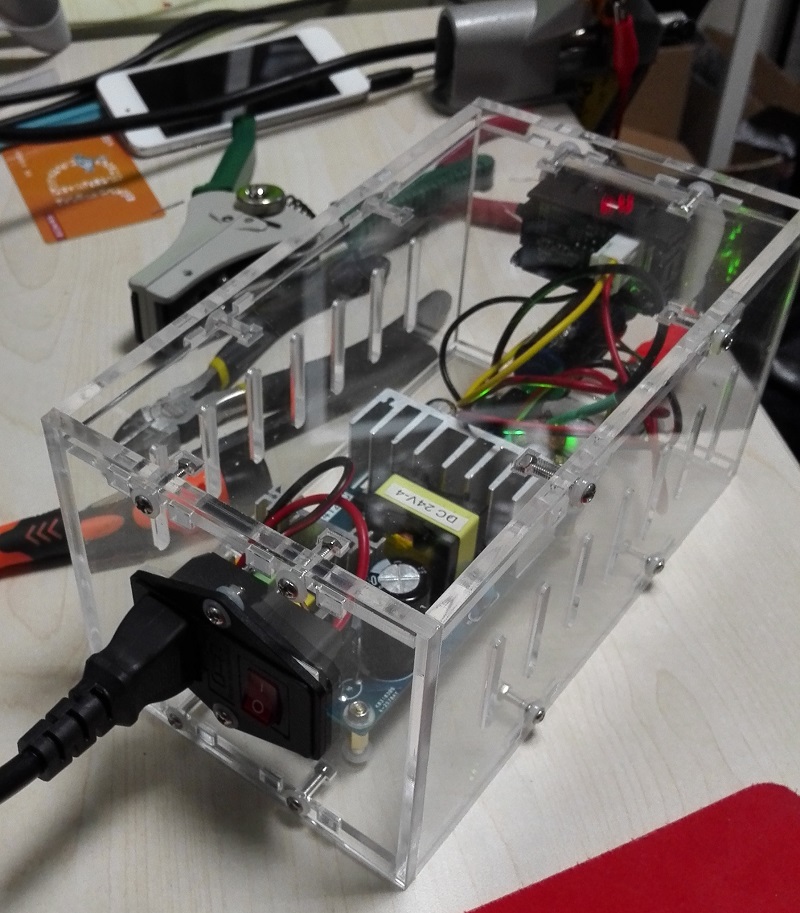

机壳是激光切割亚克力板制作的，使用SolidWorks设计，亚克力板厚度4.5毫米。

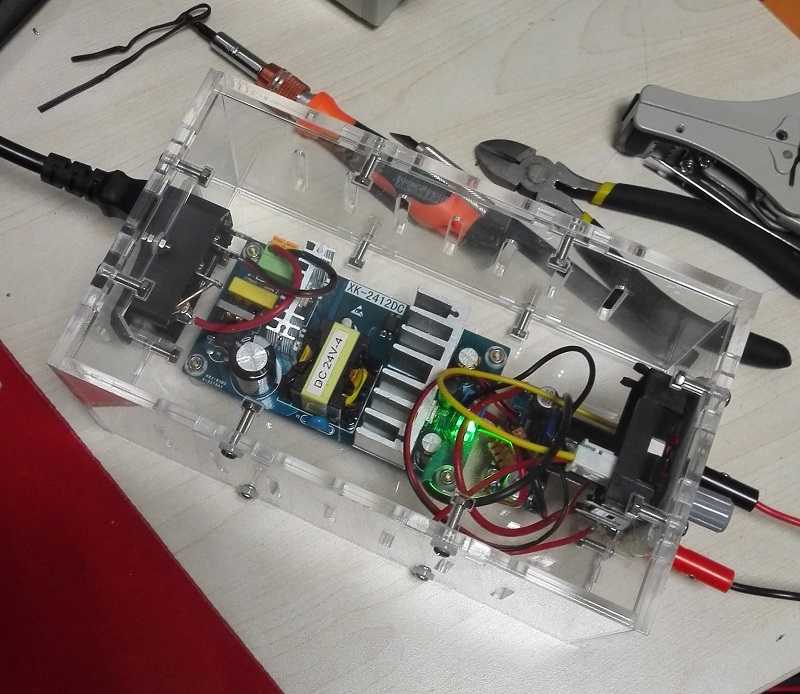

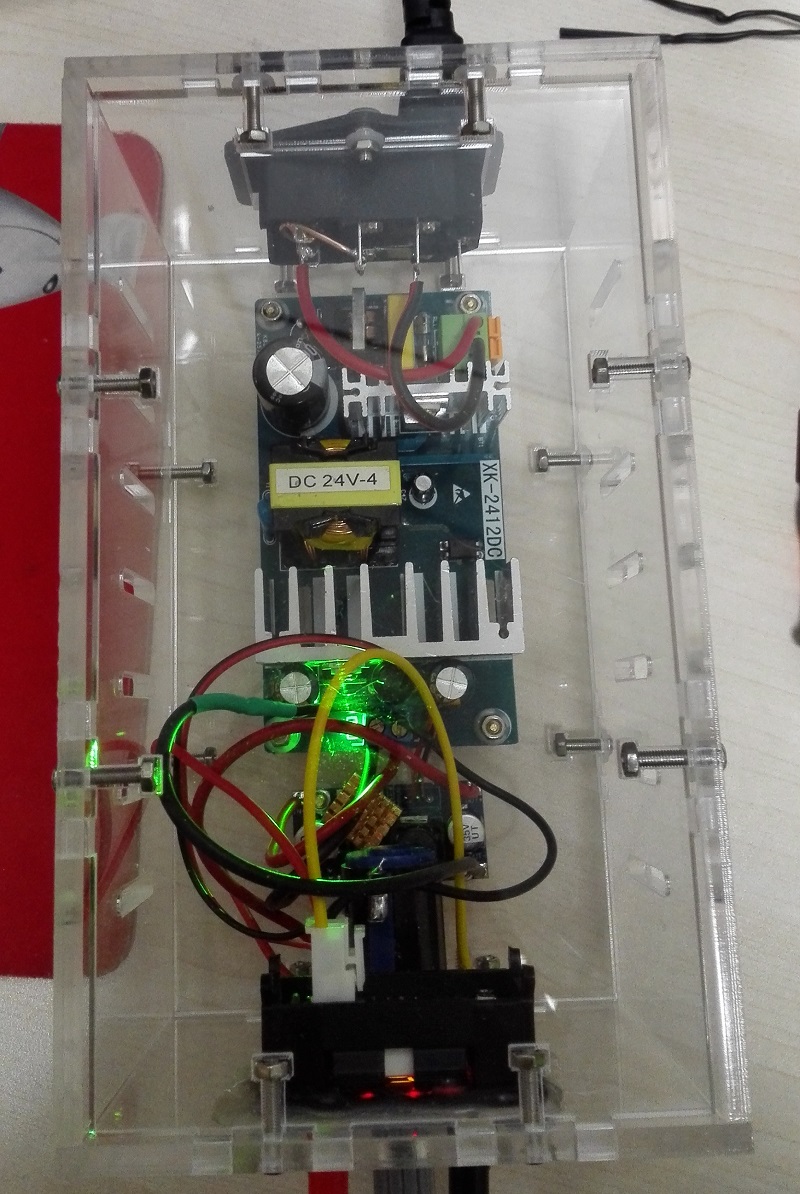

AC-DC变换器是一个24V输出的开关电源模块，最大输出电流4A，可调DC部分使用的是LM2596的成品板，根据Datasheet数据，最大输出电流在3A左右，我加了三片小型散热器，工作比较稳定。

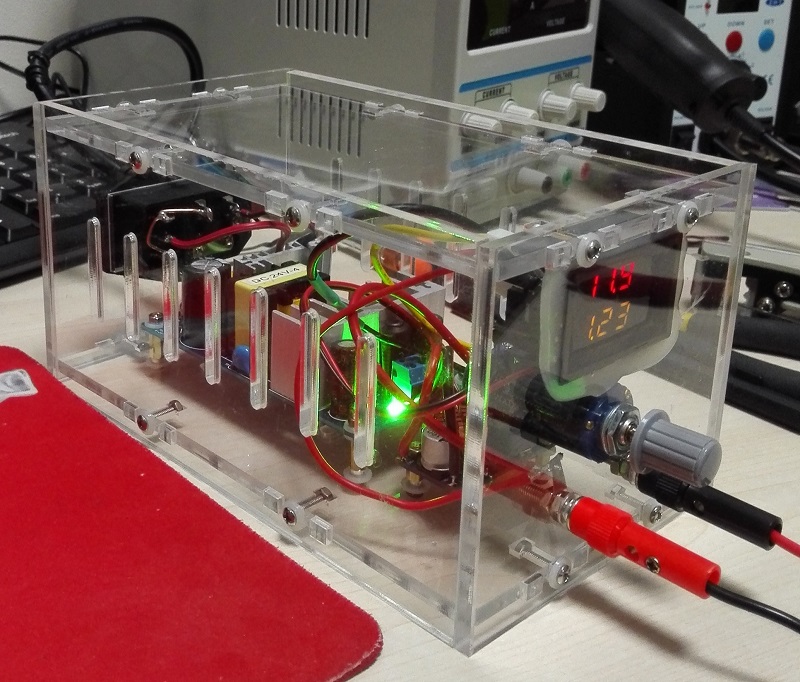

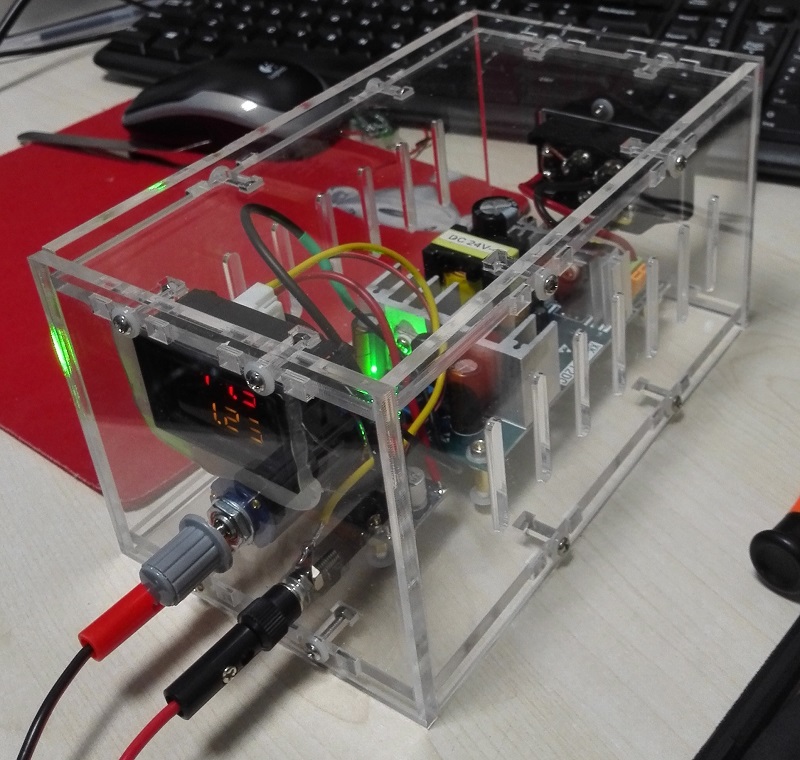

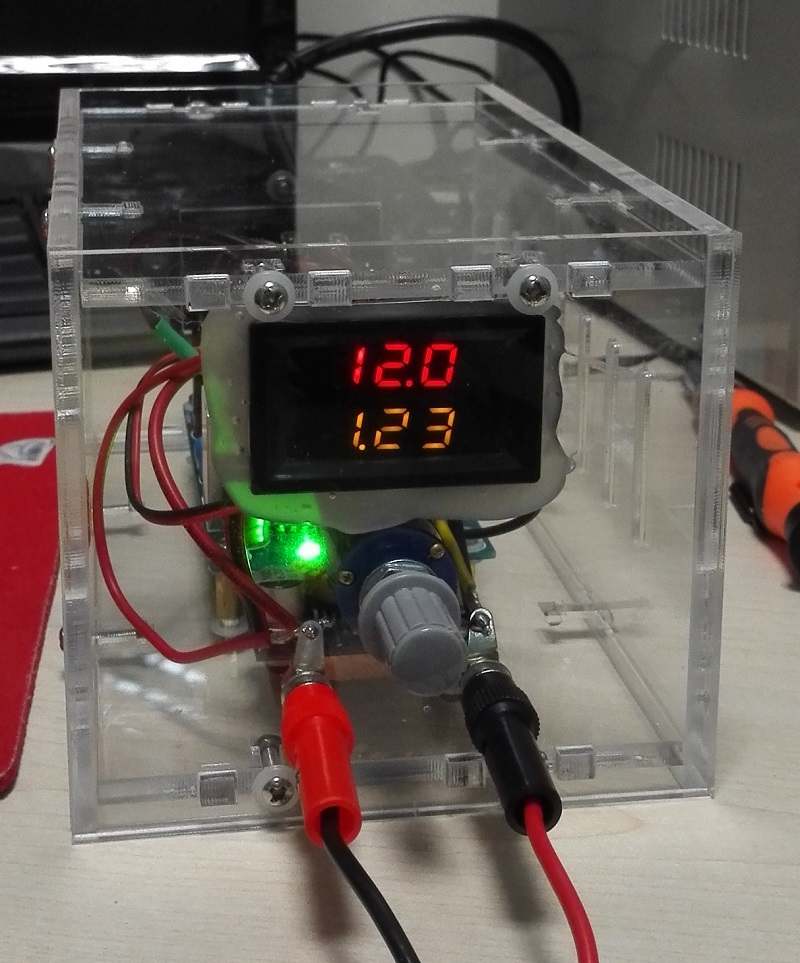

面板上面的电压电流表是一体式LED电压电流表，最低电压在4.5V左右。

输出电压调整电位器是一个精密多券电位器。

经过我实际测试，输出12V电压，电流在3A左右，可以稳定工作，当然要做好散热工作，LM2596的发热还是比较严重的。

欢迎各位有兴趣的同学一起交流。
