大家在玩单片机的过程中，可能都曾经看到有资料说，单片机的IO输出负载能力有限，如果负载电流过大，会造成单片机永久损坏。

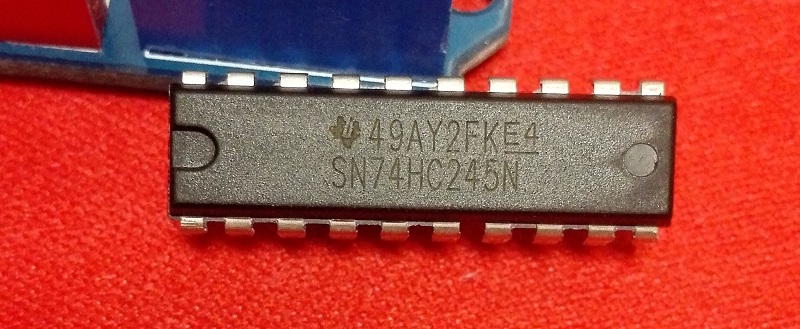

当我们的电路设计中有较大功率的负载时，就需要缓冲器了。单路的缓冲器可以使用晶体三极管来实现，多路的缓冲器， 使用集成电路就比较方便了。74HC245就是一种八路缓冲器的集成电路。

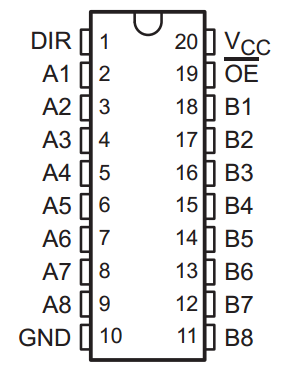

引脚原理图如下：

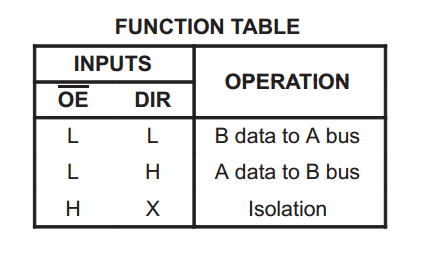

根据Function Table的说明，我们将OE和DIR都置为低电平，就可以实现从B到A方向的数据传输，如果DIR置为高电平，则可以实现从A到B方向的数据传输。

我做了一个简单的试验，使用Arduino+74HC245来驱动8个LED，在此试验中，还应用了另外一个比较有意思的器件，叫做排阻，大家都知道，在驱动LED时，必须加限流电阻，如果驱动8个LED，就需要加8个电阻，排阻就是集成了多个同样阻值的电阻的集成器件，使用比较方便。

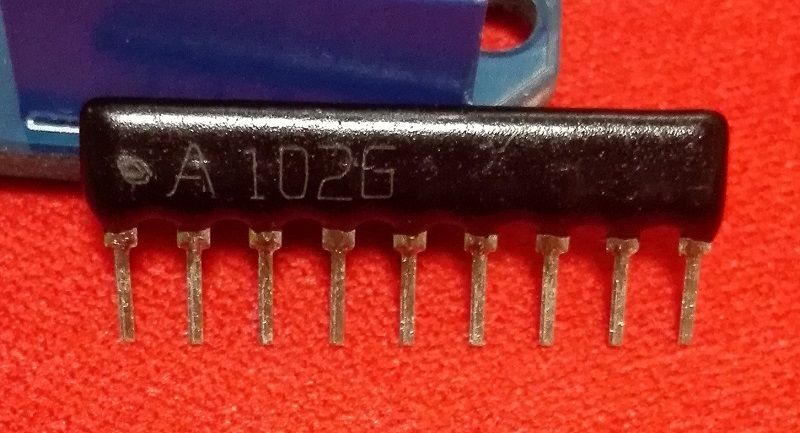

下面是我使用的8X1K欧的排阻：

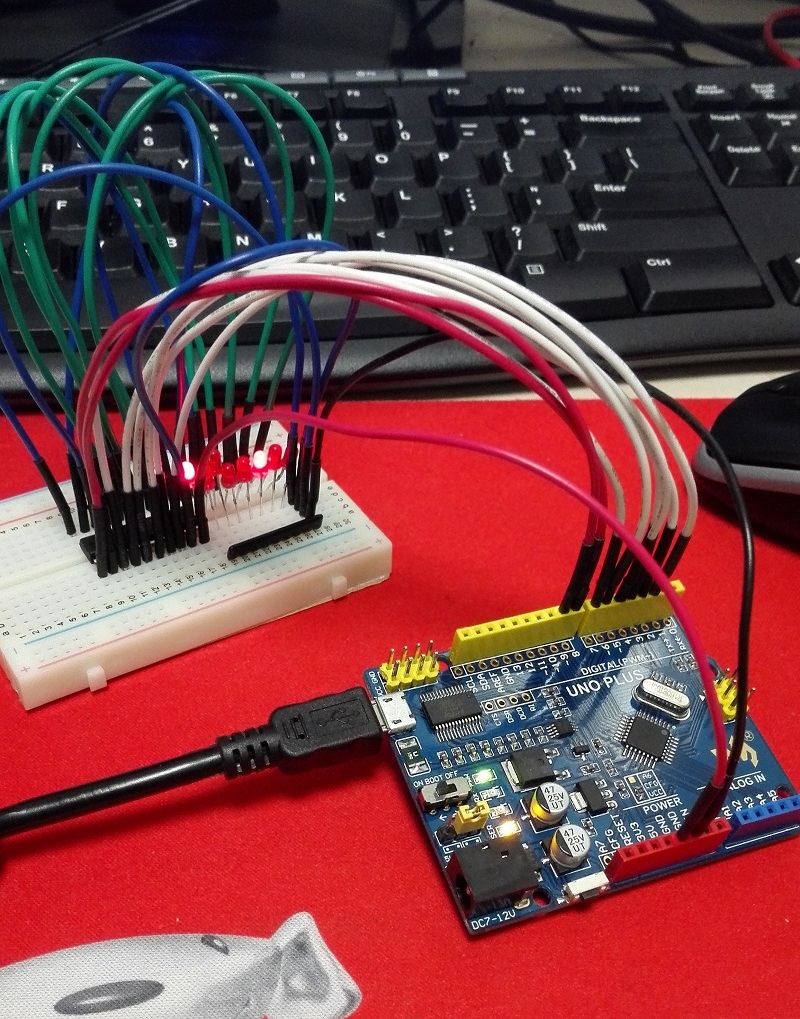

整体连接效果如下：

关于74HC245的更多资料，可以参考Datasheet：

http://www.mouser.com/ds/2/405/sn74hc245-405777.pdf
